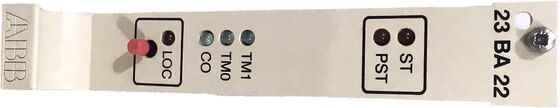

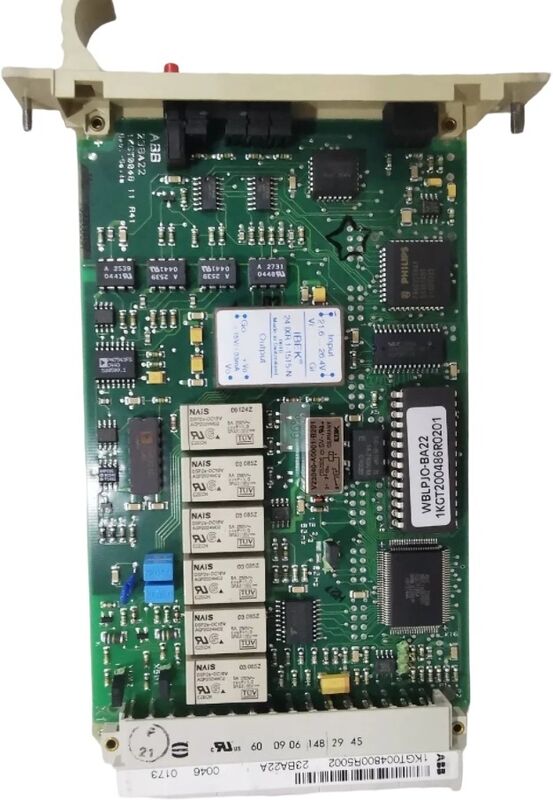

23BA22 1KGT004800R5002 ABB Command Output Monitoring Module Board

De ABB Command Output Monitoring Module Board (23BA22 1KGT004800R5002) is een geavanceerd besturingssysteemcomponent dat is ontworpen voor industriële automatiseringstoepassingen.

Deze opdracht-output monitoring module voert kritische validatiefuncties uit in besturingssystemen.de communicatie-eenheid en de uitvoerbordmodule starten een validatie-sequentie voorafgaand aan de release;De controle (1-uit-n) wordt geactiveerd op het controlebord 23BA22,terwijl tegelijkertijd de weerstand van de tussenliggende relais in het geschakelde uitgangscircuit wordt gemeten en wordt vergeleken met de geparameteriseerde bovenste en onderste grenzen. Wanneer de gemeten weerstand binnen het gedefinieerde bereik valt, wordt het object commando vrijgegeven via binaire uitvoer bord 23BA20.met continue monitoring van de pulsduurDe uitgang wordt uitgeschakeld door een reactie-aanduiding of bij het verstrijken van de timer op de 23BA22. Bij standaard RTU-stations is een enkel 23BA22-bord voldoende om de (1-uit-n) controle uit te voeren.Voor configuraties met meerdere tussenliggende relaytypen met verschillende weerstandswaarden, kan het 23BA22-bord twee onafhankelijke controlecircuits ondersteunen, mits een afzonderlijke geïsoleerde spanningsbron de hulptestspanning voert.
