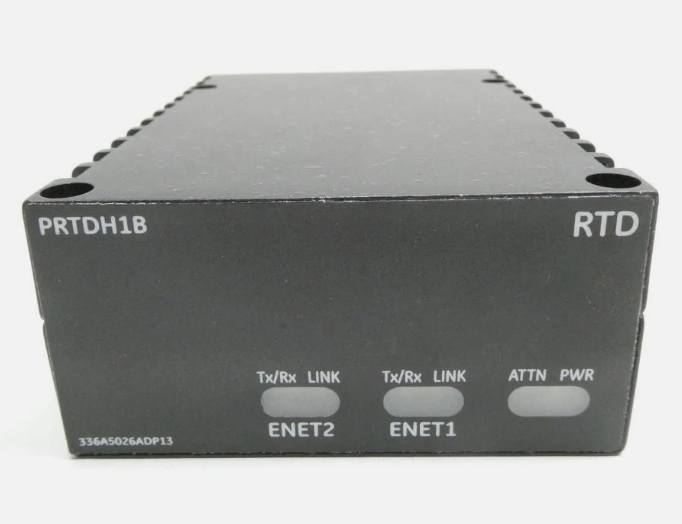

IS220PRTDH1B GE RTD-ingangspakket

De IS220PRTDH1B is een RTD-ingangsmodule geproduceerd door General Electric (GE) en maakt deel uit van de Mark VIe-serie van gedistribueerde besturingssystemen.

De module wordt voornamelijk gebruikt voor temperatuurmeting en gebruikt de weerstandstemperatuursonde (RTD) ingangspoort om verbinding te maken met het I/O Ethernet-netwerk om hoogwaardige temperatuurgegevensverzameling en -verwerkingsmogelijkheden te bieden.

De IS220PRTDH1B-module ondersteunt real-time acquisitie van temperatuursignalen via verbinding met de RTD-ingangsklemmenbord.

De module bevat een verwerkingsbord, dat het kernonderdeel is dat wordt gedeeld door alle Mark VIe gedistribueerde I/O-modules, en is ook uitgerust met een acquisitiebord dat is gewijd aan de thermokoppel-ingangsfunctie om efficiënte signaalomzetting en -verwerking te garanderen.

De RTD-ingangsmodule ondersteunt alleen simplex-werking, wat betekent dat gegevens slechts in één richting tegelijk kunnen worden verzonden.

De module wordt gevoed door een driepins stroomingang en aangesloten op het bijbehorende klemmenbord via een DC-37-pins connector.

De module is uitgerust met dubbele RJ45 Ethernet-interfaces voor data-uitvoer en heeft LED-indicatoren om intuïtieve diagnostische functies te bieden, waardoor gebruikers de werkstatus van het apparaat in real-time kunnen begrijpen.

De IS220PRTDH1B-module ondersteunt maximaal 8 RTD-ingangen, terwijl het TRTD-klemmenbord kan worden uitgebreid om 16 RTD-ingangen te ondersteunen.

Hierdoor kan het systeem efficiënt meerdere signaalbronnen verwerken bij het uitvoeren van temperatuuracquisitie, waardoor het geschikt is voor complexe industriële automatiseringsomgevingen.
