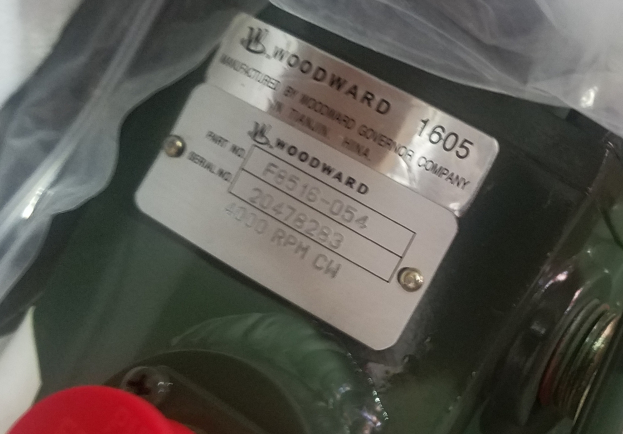

F8516-054 Woodward TG-13 gouverneur

De Woodward TG-13 en TG-17 zijn mechanisch-hydraulische snelheidsregulatoren voor het bedienen van stoomturbines voor toepassingen waarbij isochrone (constante snelheid) werking niet vereist is.

De TG-13 en TG-17 regelaars hebben een volledige 40 graden van maximale terminal as beweging.Zie figuur 1-1 voor een grafische weergave van de maximale werkcapaciteit van de regelaars en de bijbehorende informatie over de reis van de regelaarsterminalschacht..

De interne pomp voor de regelaars is ingedeeld om te werken over standaard snelheidsbereiken:• 1100 tot 2400 t/min • 2400 tot 4000 t/min • 4000 tot 6000 t/min De TG-13-regelaar werkt met een interne oliedruk van 1034 kPa (150 psi), en de TG-17 werkt met een interne oliedruk van 1379 kPa (200 psi).De snelheidsregelaar (4000 tot 6000 t/min) kan in sommige toepassingen een warmtewisselaar vereisen (zie eind hoofdstuk 2), Wanneer is een warmtewisselaar nodig?). Beide regelaars zijn in staat om te regelen bij een lager dan gespecificeerd snelheidsbereik met enig verlies van uitgangsmoment en prestaties.

De regelaars zijn verkrijgbaar met een gietijzeren hoesje of een gietgegooid aluminium hoesje.Er zijn twee soorten snelheidsinstellingen beschikbaar.De snelheid van de schroef wordt standaard ingesteld. De snelheid van de hendel is optioneel en wordt geleverd door een getande schacht die zich aan beide zijden van het deksel uitstrekt.
