5500-159D Woodward Relay Control Board

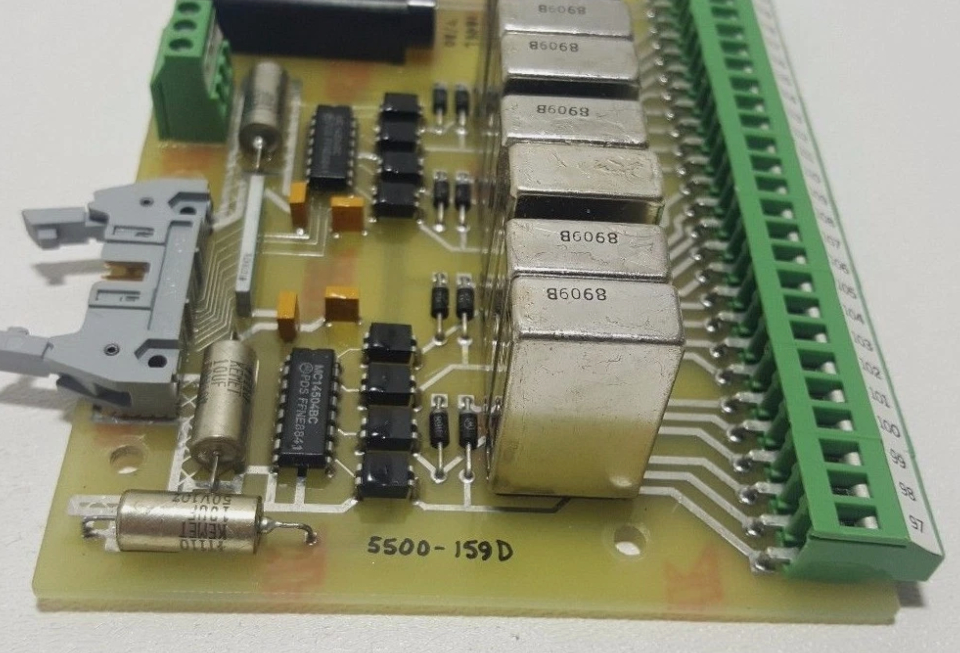

5500-159D Woodward RELAY CONTROL BOARD

Productgegevens:

Aanvullende informatie:

Beschrijving:

Deze handleiding beschrijft de Woodward Peak 150 digitale bediening voor stoomturbines en de handprogramma (9905-292) die is gebruikt om deze te programmeren.  Installation & Hardware (Chapter 2)  Overview of Turbine System Operation (Chapter 3)  Peak 150 Inputs & Outputs (Chapter 4)  Peak 150 Control Functions (Chapter 5)  Explanation of Operating Procedures (Chapter 6)  Overview of Hand Held Programmer and Menus (Chapter 7)  Set up of Configuration menus (Chapter 8)  Set up of Service menus (Chapter 9)  Detailed Functional Block Diagram (Chapter 10)  Modbus Communications (Chapter 11)  Troubleshooting (Chapter 12)  Service Options (Chapter 13)  Program Worksheets (Appendix) Parameter names are shown in all capital letters and match the syntax as seen on the Hand Held Programmer or the plant wiring diagram.

Verpakking Figuur 2-1 is een schets van de Peak 150 besturing. Alle Peak 150 besturing componenten zijn opgenomen in een enkele, NEMA 4X behuizing.De toegang tot de interne onderdelen is via een rechterhangende deur die door zes schroeven wordt geslotenDe omheining heeft twee openingen aan de onderzijde voor toegang tot de bedrading.Een gat heeft een diameter van ongeveer 25 mmDeze gaten accepteren ofwel Engelse of metrische standaardleidingsknooppunten.

Alle interne componenten zijn van industriële kwaliteit. De componenten omvatten de CPU (centrale verwerkingseenheid), het geheugen, de schakelvoeding, alle relais, alle input/output circuits,en alle communicatie circuits voor de voordeur display, touch keyboard, afstandsbediening RS-232, RS-422 en RS-485 Modbus communicatie.

Montage De standaard Peak 150 bedieningsruimte moet verticaal worden gemonteerd op een muur of een 19" (483 mm) rek, zodat voldoende ruimte is voor het openen van het deksel en de toegang tot de bedrading.één aan de rechterkant en één aan de linkerkant, laat een veilige bevestiging toe.

Elektrische aansluitingen Alle elektrische aansluitingen moeten via de twee openingen aan de onderkant van de behuizing naar de eindblokken in de behuizing worden gelegd.Rout alle laagstroomlijnen door de grote bedradingspoort. Alle hoogstroomlijnen door de kleine bedradingsport geleiden. De bedrading voor elke MPU en voor elke actuator moet afzonderlijk worden afgeschermd.Contactinvoer kan worden samengebundeld in een enkele meergeleiderkabel met één totaalschildDe schilden dienen alleen aan te sluiten bij de besturing van de piek 150, de relais en de stroomvoorziening vereisen normaal gesproken geen afscherming.

• RELAY CONTROL BOARD
• Eén haven
• 8-RELAY ARRAY
• Verwijderingsinstallaties van de schroefklem
• 250 V 1 A FUSE-Klassificatie
