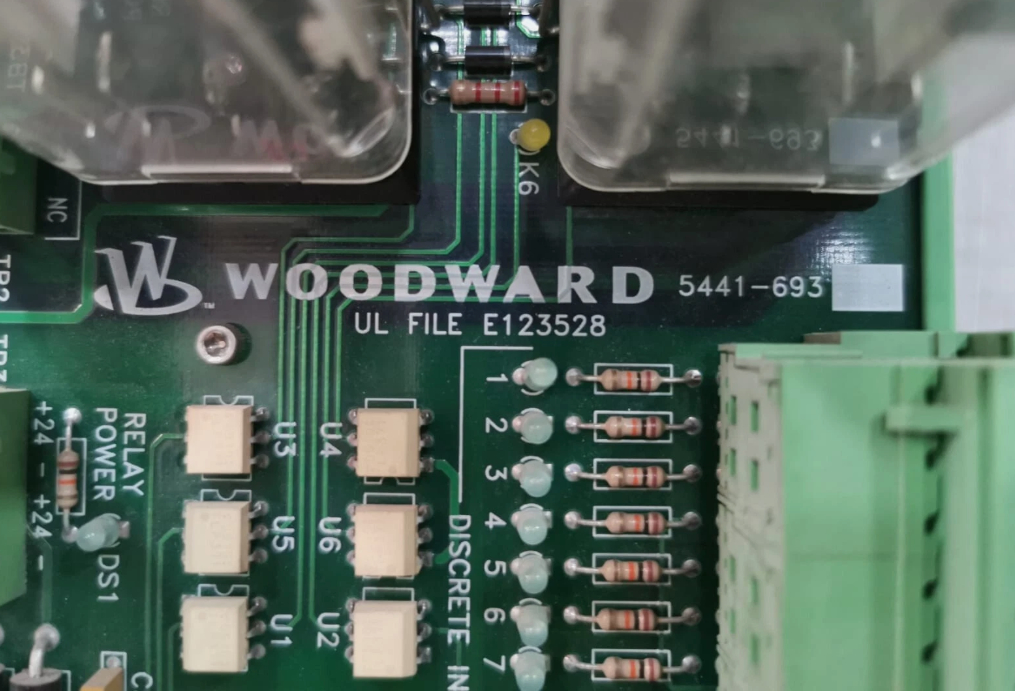

5441-693 Woodward digitale I/O-module

5441-693 Woodward Digitale I/O-module

Productdetails:

Aanvullende Informatie:

Beschrijving:

De Vertex-Pro is een op microprocessoren gebaseerde besturing met geïntegreerde applicatiesoftware, ontworpen om een motor en zijn één- of twee-lus compressorbelasting te besturen. Drie- en vier-lus compressorfasen kunnen een optie zijn voor sommige systemen. De compressorbesturingsarchitectuur is gemodelleerd naar de 505CC-2 compressorbesturing.
De anti-surge besturing van de compressor biedt de gebruiker de keuze tussen twee algoritmen—het standaard Woodward anti-surge algoritme of een universeel surge curve ontwerp. Het standaard algoritme compenseert voor veranderende gas/procescondities, terwijl het universele algoritme een invariant
coördinatensysteem gebruikt dat immuun is voor dergelijke veranderingen. Net als de 505CC-2, gebruikt de Vertex-Pro configureerbare software voor maximale flexibiliteit in het veld.
De besturingshardware gebruikt de MicroNet™ Plus. De MicroNet Plus is een op 32-bit microprocessoren gebaseerde digitale en een VME-gebaseerde controller, modulair besturingssysteem met redundante of simplex CPU, voeding en I/O-module opties. CPU's en I/O-modules kunnen simplex of redundant zijn, afhankelijk van de eisen van de klant. Een simplex systeem kan worden opgewaardeerd naar een redundant systeem door eenvoudigweg een tweede CPU en I/O-modules toe te voegen en een kleine softwareconfiguratie te wijzigen. I/O-modules maken hot replacement mogelijk zonder de besturingsvoeding te verwijderen.
Het MicroNet Operating System, samen met Woodward’s GAP™ Graphical Application Program, produceert een krachtige besturingsomgeving. Woodward’s unieke rate group structuur zorgt ervoor dat besturingsfuncties deterministisch worden uitgevoerd in rate groups gedefinieerd door de applicatie-engineer. Kritieke
besturingslussen kunnen binnen 5 milliseconden worden verwerkt. Minder kritieke code wordt doorgaans toegewezen aan langzamere rate groups. De rate group structuur voorkomt de mogelijkheid van het veranderen van systeemdynamiek door het toevoegen van extra code. De besturing is altijd deterministisch en voorspelbaar.
Communicatie met het MicroNet platform is beschikbaar om de besturing te programmeren en te onderhouden, evenals om te communiceren met andere systemen (Plant DCS, HMI, etc.). Applicatiecode wordt gegenereerd door gebruik te maken van Woodward’s GAP pro
