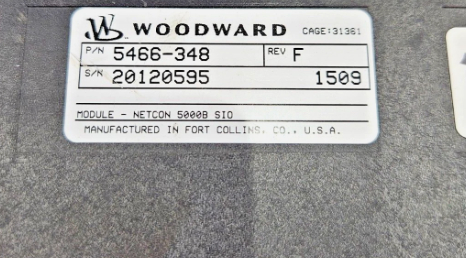

5466-348 Woodward Netcon 5000B SIO-module

5466-348 Woodward NetCon Module

Productdetails:

Aanvullende Informatie:

Beschrijving:

Deze Actuator Driver module ontvangt digitale informatie van de CPU en genereert vier proportionele actuator-driversignalen. Deze signalen zijn proportioneel en hun maximale bereik is 0 tot 25 mAdc of 0 tot 200 mAdc. Figuur 10-5 is een blokschema van de vierkanaals Actuator Driver module. Het systeem schrijft uitvoerwaarden naar dual-port geheugen via de VME-bus interface.

De microcontroller schaalt de waarden met behulp van kalibratieconstanten die zijn opgeslagen in EEPROM en plant uitvoeren op het juiste moment. De microcontroller bewaakt de uitgangsspanning en -stroom van elk kanaal en waarschuwt het systeem voor eventuele kanaal- en belastingsfouten. Het systeem kan individueel
de stroomdrivers uitschakelen. Als er een fout wordt gedetecteerd die de module verhindert te functioneren, hetzij door de microcontroller of het systeem, zal de FAULT LED oplichten.

10.3.3—Installatie
De modules schuiven in kaartgeleiders in het chassis van de besturing en worden in de moederbord gestoken. De modules worden op hun plaats gehouden door twee schroeven, één aan de bovenkant en één aan de onderkant van het voorpaneel. Ook aan de boven- en onderkant van de module bevinden zich twee handgrepen die, wanneer ze worden omgezet (naar buiten geduwd), de modules net ver genoeg naar buiten bewegen zodat de kaarten de moederbordconnectoren loskoppelen.

10.3.4—FTM Referentie
Zie Hoofdstuk 13 voor volledige informatie over veldbedrading voor de Four Channel Actuator Module FTM. Zie Bijlage A voor kruisverwijzing van onderdeelnummers voor modules, FTM's en kabels.

10.3.5—Probleemoplossing
Elke I/O-module heeft een rode fout-LED, die de status van de module aangeeft. Deze LED helpt bij het oplossen van problemen als de module een probleem heeft. Een continu brandende rode LED geeft aan dat de actuatorcontroller niet communiceert met de CPU-module. Knipperende rode LED's duiden op een intern probleem met de module en modulevervanging wordt aanbevolen.
