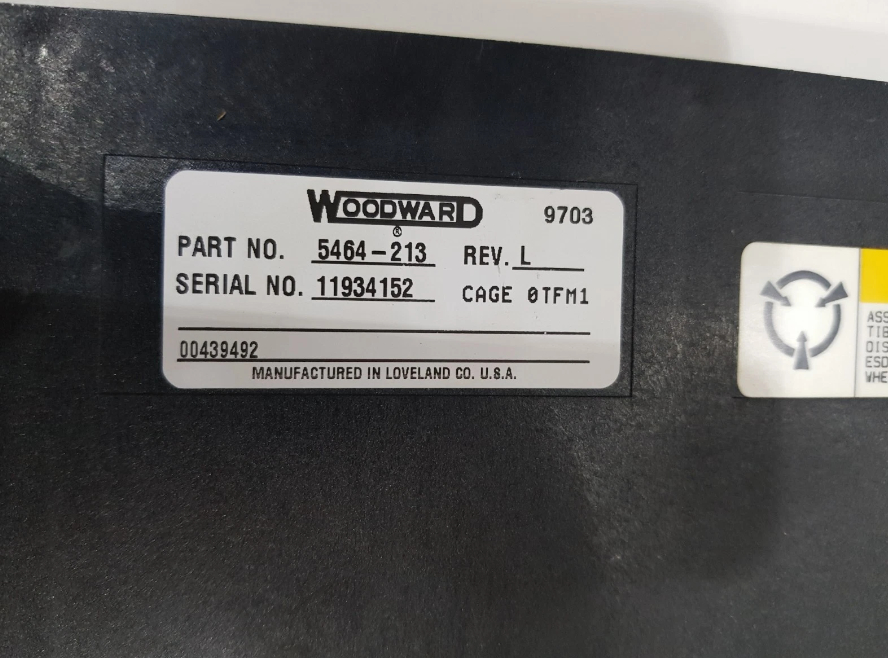

5464-213 Woodward Netcon Serial I/O-kaart

5464-213 Woodward Netcon Seriële I/O-kaart

Productdetails:

Aanvullende informatie:

Beschrijving:

Slimme I/O-modules beschikken over hun eigen ingebouwde microcontrollers. Alle modules die in dit hoofdstuk worden beschreven, zijn Slimme I/O-modules. Tijdens de initialisatie van de slimme module schakelt de microcontroller van de module de LED uit nadat de zelftest bij het opstarten (POST) is geslaagd en is geïnitialiseerd door de CPU. Een oplichtende LED geeft een I/O-fout aan.

De CPU informeert elke module ook over in welke snelheidsgroep elk kanaal moet werken, samen met andere specifieke informatie (zoals het type thermokoppel voor thermokoppelmodules). Tijdens de werking zendt de CPU periodiek een "sleutel" uit naar alle I/O-kaarten, die aangeeft welke snelheidsgroepen momenteel moeten worden bijgewerkt.

Door dit initialisatie-/sleuteluitzendsysteem kan elke I/O-module zijn eigen snelheidsgroepschema afhandelen met minimale CPU-interventie. Deze Slimme I/O-modules beschikken ook over ingebouwde online foutdetectie en automatische kalibratie/compensatiemogelijkheden. Elk ingangskanaal heeft een onafhankelijke precisiespanningsreferentie. De ingebouwde microcontroller leest deze referentiespanning eenmaal per minuut wanneer er geen ingangen worden gelezen. De microcontroller gebruikt vervolgens de gegevens die zijn verkregen uit de spanningsreferentielezing voor foutdetectie en automatische temperatuurcompensatie/kalibratie.

De ingebouwde microcontroller heeft vooraf ingestelde limieten voor de verwachte metingen bij het meten van elke referentiespanning. Als een meting buiten deze limieten valt, zal het systeem bepalen dat het ingangskanaal, de A/D-converter of de precisie-spanningsreferentiebron van het kanaal niet functioneert. Wanneer dit gebeurt, markeert de microcontroller het kanaal als defect. De CPU zal dan alle acties uitvoeren die de applicatie-engineer in de applicatie heeft geprogrammeerd.
