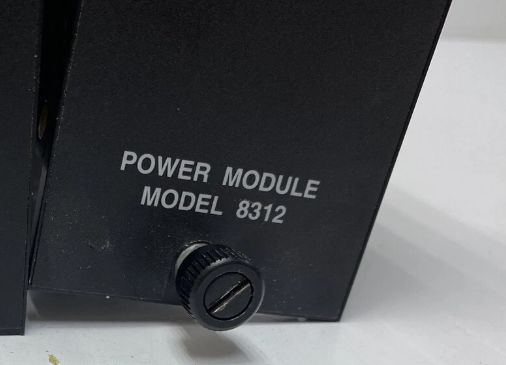

8312 Invensys Triconex Power Module

8312 Invensys Triconex Voedingsmodule

Productdetails:

Beschrijving:

Elk Tricon-chassis is uitgerust met twee voedingsmodules - één ervan is volledig in staat om de Tricon op volle belasting en nominale temperatuur te laten draaien. Elke voedingsmodule kan online worden vervangen. De voedingsmodules, aan de linkerkant van het chassis, zetten netvoeding om in gelijkstroom die geschikt is voor alle Tricon-modules. Klemmenstroken voor systeem aarding, binnenkomende voeding en bekabelde alarmen bevinden zich in de linker benedenhoek van de backplane. De binnenkomende voeding moet worden beoordeeld voor minimaal 240 watt per voeding. De alarmcontacten van de voedingsmodule worden geactiveerd wanneer:

• Een module ontbreekt in het systeem

• De hardwareconfiguratie conflicteert met de logische configuratie van het besturingsprogramma

• Een module defect raakt

• Een hoofdprocessor een systeemfout detecteert

• Primaire voeding naar een voedingsmodule uitvalt

• Een voedingsmodule een “Lage batterij” of “Oververhitting” waarschuwing heeft
