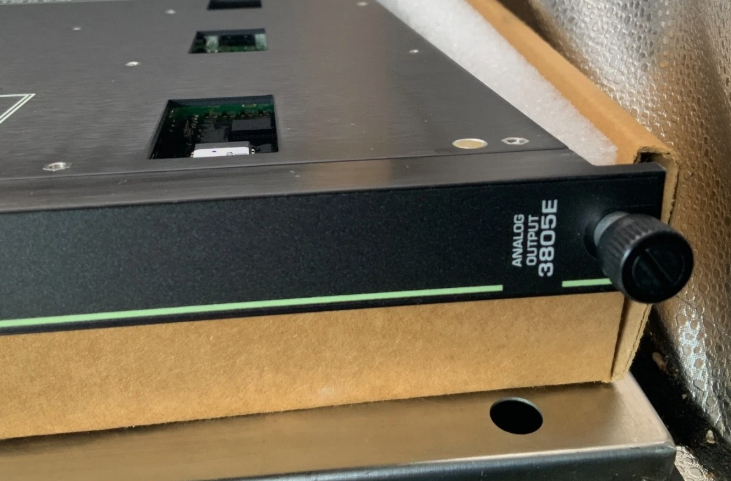

De Analoge Outputmodule van Invensystriconex 3805E

3805E Invensys Triconex analoge uitgangsmodule

Productgegevens:

Beschrijving:

Een analoge uitgangsmodule (AO) ontvangt uitgangssignalen van de hoofdprocessormodule op elk van de drie kanalen.Elke set gegevens wordt vervolgens gestemd en een gezond kanaal wordt geselecteerd om de acht uitgangen te stimulerenDe module controleert zijn eigen stroomuitgangen (als ingangsspanningen) en onderhoudt een interne spanningsreferentie om zelfkalibratie- en module-statusinformatie te verstrekken.Elk kanaal op de module heeft een current loopback circuit dat de nauwkeurigheid en aanwezigheid van analoge signalen controleert, onafhankelijk van de aanwezigheid van de belasting of de selectie van het kanaalHet ontwerp van de module voorkomt dat een niet geselecteerd kanaal een analoge signaal naar het veld stuurt.

Bij het falen van een diagnose wordt het defecte kanaal uitgeschakeld en wordt de Foutindicator geactiveerd.die op zijn beurt het chassis alarm activeertDe module Fout indicator geeft slechts een kanaalfout aan, geen modulefout.Openlusdetectie wordt geleverd door een LOAD-indicator die wordt geactiveerd als de module geen stroom kan sturen naar een of meer uitgangen.

De module voorziet in redundante schakelkrachtbronnen met individuele vermogen- en veiligheidsindicatoren, PWR1 en PWR2.Elke analoge uitgangsmodule vereist maximaal 1 amp @ 24-42.5 volt. Een LOAD-indicator wordt geactiveerd als een open lus op een of meer uitgangspunten wordt gedetecteerd. PWR1 en PWR2 zijn aan als er lusspanning aanwezig is.
