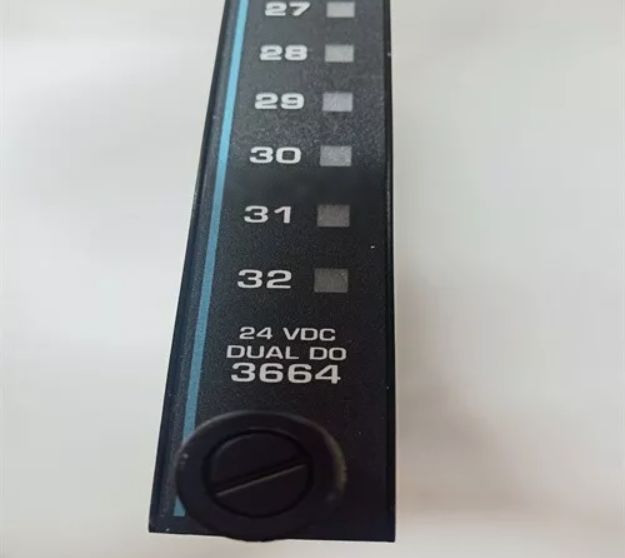

3664 Invensys Triconex Dual Digital Output Module

3664 Invensys Triconex Dual Digital Output Module

Productdetails:

Beschrijving:

De dual digital output (DDO) modules ontvangen uitgangssignalen van de hoofdprocessors via een enkelvoudig parallel of serieel pad en passen een 2-uit-3 stemproces individueel toe op elke schakelaar. De schakelaars produceren één uitgangssignaal dat vervolgens wordt doorgegeven aan de veldaansluiting. Terwijl de viervoudige uitgangscircuits op TMR-modules meerdere redundantie bieden voor alle kritieke signaalpaden, biedt de duale circuit slechts voldoende redundantie om een veilige werking te garanderen.

De duale module is geoptimaliseerd voor die veiligheidskritische controleprogramma's waarbij lage kosten belangrijker zijn dan maximale beschikbaarheid. De dual digital output modules hebben een spannings-loopback circuit dat de werking van elke uitgangsschakelaar onafhankelijk van de aanwezigheid van een belasting verifieert
en bepaalt of er latente fouten bestaan. Het niet overeenkomen van de gedetecteerde veldspanning met de bevolen toestand van het uitgangspunt activeert de
LOAD/FUSE alarmindicator.

Daarnaast worden er doorlopende diagnoses uitgevoerd op elk kanaal en circuit van een dual digital output module. Het falen van een diagnose op een kanaal activeert de Fault-indicator, die op zijn beurt het chassis alarmsignaal activeert. Een duale module werkt correct in de aanwezigheid van de meeste enkele fouten en kan correct werken met sommige soorten meervoudige fouten, maar vast-UIT fouten zijn een uitzondering. Als een van de uitgangsschakelaars een vast-UIT fout heeft, gaat de uitgang naar de UIT-toestand en kan er een glitch optreden tijdens de overschakeling naar een hot-spare module.

De dual digital output modules ondersteunen hot-spare functionaliteit, waardoor online vervanging van een defecte module mogelijk is. Elke module is mechanisch
gekeyd om onjuiste installatie in een geconfigureerd chassis te voorkomen.

De dual digital output modules vereisen een apart extern aansluitpaneel (ETP) met een kabelinterface naar de Tricon backplane. Digitale uitgangen zijn ontworpen om de stroom naar veldapparaten te leveren, dus veldvoeding moet worden bedraad naar elk uitgangspunt op de veldaansluiting.
