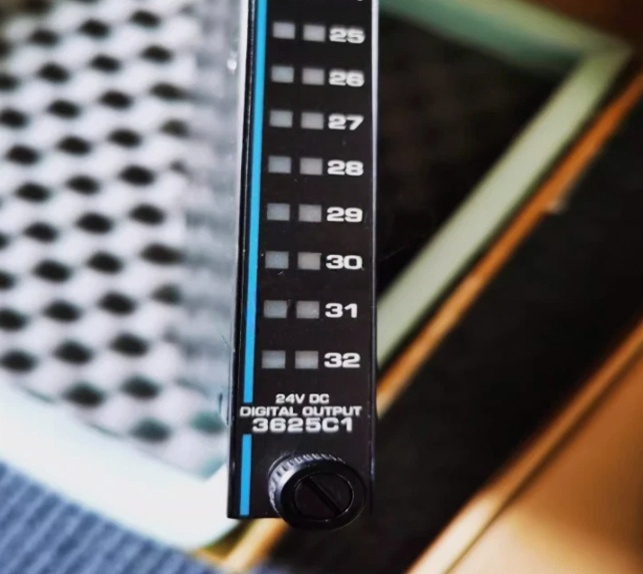

3625C1 Triconex onder toezicht staande digitale uitgangsmodule

3625C1 Invensys Triconex Supervised Digital Output Module

Productdetails:

Beschrijving:

Ontworpen voor de meest kritieke controleprogramma's, voldoen supervised digital output (SDO)-modules aan de behoeften van systemen waarvan de uitgangen gedurende langere tijd (in sommige toepassingen jarenlang) in één staat blijven. Een SDO-module ontvangt uitgangssignalen van de hoofdprocessors op elk van de drie kanalen. Elke set van drie signalen wordt vervolgens beoordeeld door een volledig fouttolerante viervoudige uitgangsschakelaar waarvan de elementen vermogenstransistors zijn, zodat één beoordeeld uitgangssignaal wordt doorgegeven aan de veldaansluiting.
Elke SDO-module heeft spannings- en stroomloopback-circuiten in combinatie met geavanceerde online diagnostiek die de werking van elke uitgang controleert

schakelaar, het veldcircuit en de aanwezigheid van een belasting. Dit ontwerp biedt volledige foutdekking zonder de noodzaak om het uitgangssignaal te beïnvloeden.
De modules worden 'supervised' genoemd omdat de foutdekking wordt uitgebreid tot potentiële veldproblemen. Met andere woorden, het veldcircuit wordt bewaakt door de SDO-module, zodat de volgende veldfouten kunnen worden gedetecteerd:
• Verlies van stroom of doorgebrande zekering

• Open of ontbrekende belasting

• Een veldkortsluiting die ertoe leidt dat de belasting per ongeluk wordt bekrachtigd

• Een kortgesloten belasting in de niet-bekrachtigde toestand

Het niet detecteren van veldspanning op een uitgangspunt activeert de stroomalarmindicator. Het niet detecteren van de aanwezigheid van een belasting activeert de belastingalarmindicator. Alle SDO-modules ondersteunen hot-spare modules en vereisen een apart extern aansluitpaneel (ETP) met een kabelinterface naar de Tricon-backplane
