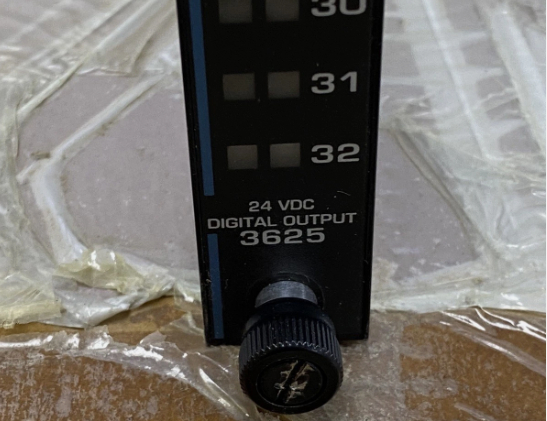

Invensys Triconex 3625 Supervised Digital Output Module

3625Invensys Triconex Supervised Digital Output Module

Productgegevens:

Beschrijving:

Deze modules zijn ontworpen voor de meest kritieke besturingsprogramma's en voldoen aan de behoeften van systemen waarvan de uitgangen in een
Een SDO-module ontvangt uitgangssignalen van de hoofdprocessors op elk van de drie kanalen.Elke reeks van drie signalen wordt vervolgens gestemd door een volledig fout-tolerante verviervoudigde uitgangsschakelaar waarvan de elementen vermogenstransistoren zijn, zodat één gestemd uitgangssignaal wordt doorgegeven aan de veldterminatie.

Elke SDO-module heeft spannings- en stroomloopbackcircuits in combinatie met geavanceerde online diagnostics die de werking van elke uitgang verifiëren
Deze opzet zorgt voor een volledige foutdekking zonder dat het uitgangssignaal moet worden beïnvloed.
De modules worden "supervised" genoemd omdat de foutdekking wordt uitgebreid tot potentiële veldproblemen.het veldcircuit wordt door de SDO-module gecontroleerd zodat de volgende veldfouten kunnen worden gedetecteerd::

• Verlies van stroom of geblazen zekering

• Open of ontbrekende lading

• Een veldkortsluiting waardoor de lading per ongeluk wordt aangedreven

• Een kortsluiting in de toestand zonder energie

Als het veldspanning op een uitgangspunt niet wordt gedetecteerd, wordt de indicator van het vermogensalarm geactiveerd.Alle SDO-modules ondersteunen hot-spare-modules en vereisen een apart extern eindpaneel (ETP) met een kabelinterface naar het Tricon-achtervlak
