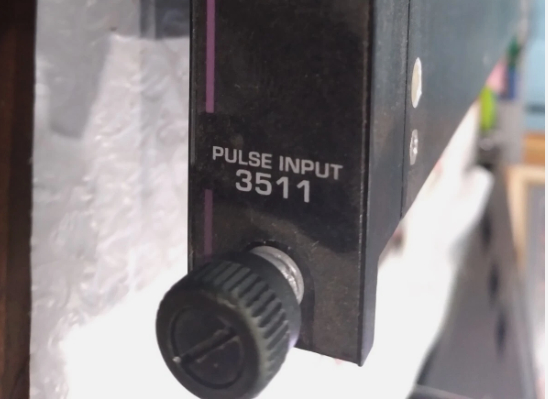

3511 Invensys Triconex Pulsingangsmodule

3511 Invensys Triconex Pulsingangsmodule

Productdetails:

Beschrijving:

De 3511 pulsingangsmodule (PI) biedt acht zeer gevoelige, hoogfrequente ingangen. Het is geoptimaliseerd voor gebruik met niet-versterkte magnetische snelheidssensoren die vaak worden gebruikt op roterende apparatuur zoals turbines of compressoren. De module detecteert spanningsveranderingen van magnetische transducer-ingangsapparaten en accumuleert deze gedurende een geselecteerd tijdsvenster (snelheidsmeting).

De resulterende telling wordt gebruikt om een frequentie of RPM te genereren die wordt verzonden naar de hoofdprocessors. De pulstelling wordt gemeten met een resolutie van 1 microseconde. De PI-module bevat drie geïsoleerde ingangskanalen. Elk ingangskanaal verwerkt onafhankelijk alle gegevens die naar de module worden ingevoerd en geeft de gegevens door aan de hoofdprocessors, die over de gegevens stemmen om de hoogste integriteit te garanderen.

Elke module biedt complete, doorlopende diagnostiek op elk kanaal. Het falen van een diagnose op een kanaal activeert de Foutindicator,
die op zijn beurt het chassisalarmsignaal activeert. De Foutindicator geeft slechts een kanaalfout aan, geen modulefout. De module garandeert correct te functioneren in aanwezigheid van een enkele fout en kan mogelijk correct blijven functioneren bij bepaalde soorten meervoudige fouten.

De pulsingangsmodule ondersteunt hotspare modules.

Ingangskarakteristieken (AC-gekoppeld, gebalanceerd differentieel)
Vernieuwingsfrequentie 25 ms, typisch
Impedantie (belasting) > 8 KW, 20 KW typisch
Common Mode Range -100 VDC tot +100 VDC piek-tot-piek
Normal Mode Range 1,5 V tot 200 V piek-tot-piek
Overrange Protection ±150 VDC, continu
Hysteresis 150 millivolt, typisch
Golfvorm Sine, vierkant, puls, etc.
Duty Cycle 10% tot 90%
Frequentie 20 Hz tot 20.000 Hz
Stroombereik 0-20 mA (250-ohm shunt)
