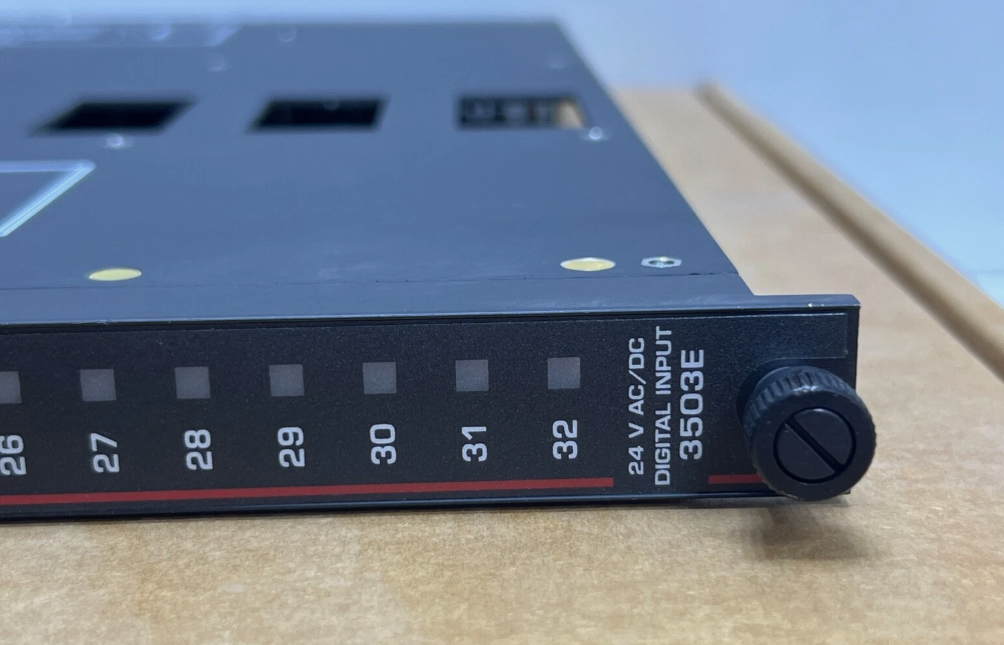

3503E Invensys Triconex digitale invoermodules

3503E Invensys Triconex Digitale Input Modules

Productdetails:

Beschrijving:

Elke TMR digitale input (DI) module heeft drie geïsoleerde inputkanalen die onafhankelijk alle data verwerken die naar de module wordt gestuurd. Een microprocessor op elk kanaal scant elk inputpunt, compileert data en verzendt deze op verzoek naar de hoofdprocessors. Vervolgens worden de inputdata in de hoofdprocessors gevote, net voor de verwerking, om de hoogste integriteit te garanderen. Alle kritieke signaalpaden zijn 100 procent verdrievoudigd voor gegarandeerde veiligheid en maximale beschikbaarheid.

Elk kanaal conditioneert signalen onafhankelijk en biedt optische isolatie tussen het veld en de Tricon.

Alle TMR digitale input modules onderhouden complete, doorlopende diagnoses voor elk kanaal. Het falen van een diagnose op een kanaal activeert de module Foutindicator, die op zijn beurt het chassisalarmsignaal activeert. De module Foutindicator wijst op een kanaalfout, niet op een modulefout.

De module garandeert een correcte werking bij een enkele fout en kan correct blijven werken bij bepaalde soorten meervoudige fouten. Modellen 3505E kunnen zelftests uitvoeren om vast te stellen of er sprake is van vast-AAN-condities waarbij de schakelingen niet kunnen vaststellen of een punt naar de UIT-toestand is gegaan. Aangezien
de meeste veiligheidssystemen zijn opgezet met een de-energize-to-trip-mogelijkheid, is de mogelijkheid om UIT-punten te detecteren een belangrijke functie. Om te testen op vast-AAN-inputs
wordt een schakelaar binnen de inputschakeling gesloten om een nul-input (UIT) te laten lezen door de optische isolatieschakeling. De laatste data-uitlezing wordt bevroren in de I/O-communicatieprocessor terwijl de test wordt uitgevoerd.

Alle TMR digitale input modules ondersteunen hot-spare-mogelijkheden en vereisen een apart extern aansluitpaneel (ETP) met een kabelinterface naar de Tricon-backplane. Elke module is mechanisch vergrendeld om onjuiste installatie in een geconfigureerd chassis te voorkomen.
