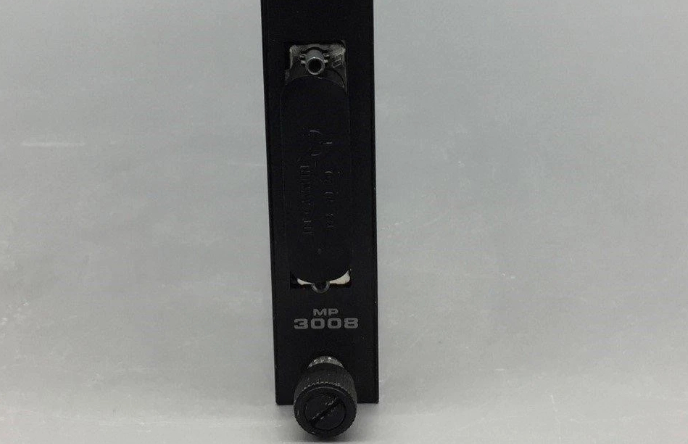

3008 Invensys TRICONEX Hoofdverwerker voor Tricon Systems

3008 Invensys TRICONEX Hoofdprocessors

Productdetails:

Beschrijving:

Model 3008 Hoofdprocessors zijn beschikbaar voor Tricon v9.6 en latere systemen.
Voor gedetailleerde specificaties, zie de
Planning- en installatiegids voor
Tricon-systemen.
Er moeten drie MP's worden geïnstalleerd in de
hoofdchassis van elk Tricon-systeem.
Elke MP communiceert onafhankelijk
met zijn I/O-subsysteem en voert de
door de gebruiker geschreven besturingsprogramma uit.
Volgorde van gebeurtenissen (SOE)
en tijdsynchronisatie
Tijdens elke scan inspecteren de MP's
aangewezen discrete variabelen op status
veranderingen, bekend als gebeurtenissen. Wanneer een
gebeurtenis plaatsvindt, slaan de MP's de huidige
variabele status en tijdstempel op in de
buffer van een SOE-blok.
Als meerdere Tricon-systemen zijn
verbonden door middel van NCM's, zorgt de tijdsynchronisatiefunctie
voor een consistente tijdbasis voor effectieve SOE
tijdstempeling.
Diagnostiek
Uitgebreide diagnostiek valideert de
gezondheid van elke MP, I/O-module en
communicatiekanaal. Tijdelijke
fouten worden geregistreerd en gemaskeerd door het
hardware meerderheidsstemmingscircuit.
Permanente fouten worden gediagnosticeerd en de
foutieve module wordt hot-vervangen.
MP-diagnostiek voert deze taken uit:
• Controleer vast-programmageheugen en
statisch RAM
• Test alle basisprocessor- en floatingpoint-instructies en -werking
modi
• Valideer gebruikersgeheugen door middel van
de TriBus hardware-stemmingscircuit
• Controleer de gedeelde geheugeninterface
met elke I/O-communicatie
processor en kanaal
microprocessor, ROM, gedeelde
signalen tussen de CPU, elke I/O
communicatieprocessor en
kanaal
• Controleer elke I/O-communicatie
processor en kanaal
microprocessor, ROM, gedeelde
geheugentoegang en loopback van RS485-zenders
• Controleer de TriClock- en TriBus-interfaces
