Invensys TRICONEX 9771-210 Terminalbord voor Analoge Input Modules

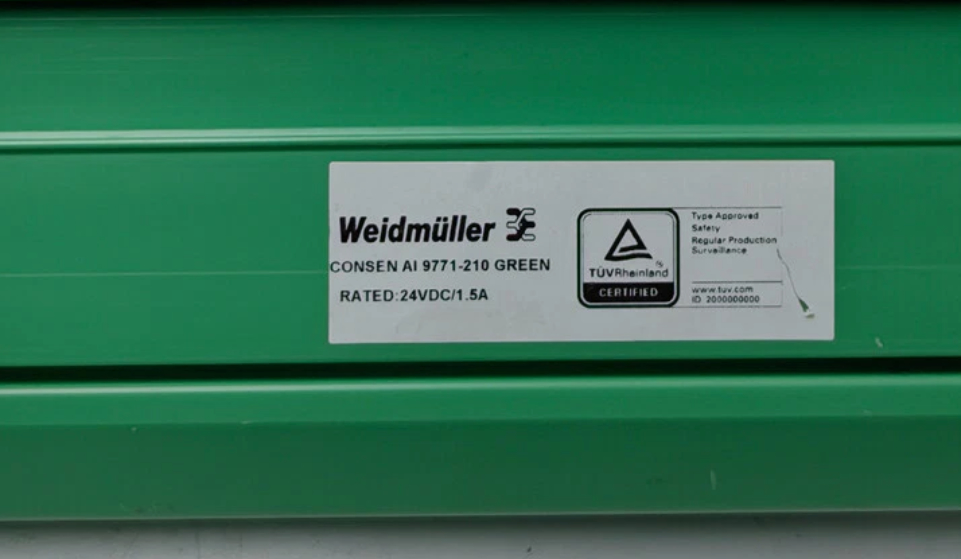

9771-210 7760059032 Invensys TRICONEX Terminal Board

Productdetails:

Beschrijving:

Aansluitpaneel 9771–210 is compatibel met 0 tot 5 VDC, 0 tot 10 VDC en -5 tot +5 VDC

analoge ingangsmodules. Het heeft 16 stroomuitgangsterminals (+) en 16 stroomingangsterminals (–).

Elke positieve terminal is stroombegrensd met een serieweerstand van 180 Ohm. Elke ingang heeft een

precisie 250 Ohm weerstand voor 0–5 VDC stroom-naar-spanning conversie.

Het paneel ondersteunt redundante 24 VDC voedingsbronnen met diode-ORing.

Bij gebruik van 32-punts modules moet u twee aansluitpanelen gebruiken voor elke analoge ingangsmodule.

Elk aansluitpaneel wordt geleverd met twee sets labels: 1-16 en 17-32. Voor informatie over het aanbrengen van

de labels, zie Bijlage F, Paneellabels.

Specificaties

Deze tabel beschrijft specificaties voor 9771–210.

Compatibele modules

Deze tabel beschrijft analoge ingangsmodules die compatibel zijn met 9771–210.

Tabel 113 Specificaties voor aansluitpaneel 9771–210

Eigenschap Beschrijving

Paneeltype Stroomingang, door gebruiker configureerbaar

Punten 16

Tabel 114 Modules compatibel met 9771–210

Module Onderdeel

Nummer

Punten per

Module Module Beschrijving

3700 32 0–5 VDC, niet-gemeenschappelijk, differentieel, DC-gekoppeld, TMR

3700A 32 0–5 VDC, niet-gemeenschappelijk, differentieel, DC-gekoppeld, TMR, +6% ingang

over-range meting

3703E 16 0–5 VDC of 0–10 VDC (Gebruik TriStation om te configureren voor 0–5 VDC), niet-gemeenschappelijk, differentieel, geïsoleerd, TMR

3721 32 0 tot 5 VDC of –5 tot +5 VDC (Gebruik TriStation om ingangsbereik te configureren),

differentieel, DC-gekoppeld, TMR
