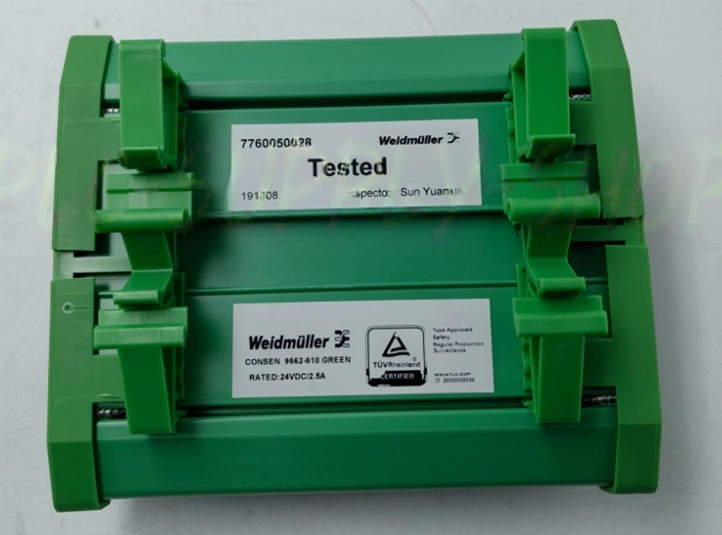

Invensys TRICONEX 9662-610 Terminalbord 24VDC

9662-610 7760050028 Invensys TRICONEX Terminal Board

Productgegevens:

Beschrijving:

Terminatiepaneel 9662 ∼ 610 is compatibel met 24 VDC digitale uitgangsmodules en heeft 16 belastingen

terminals en gemeenschappelijke stroomterminals (PWR+ en PWR).

Bij het gebruik van 32-puntsmodules moet voor elke digitale uitvoermodule twee termpanelen worden gebruikt.

Elk termpanel wordt geleverd met twee sets labels: 1-16 en 17-32.

de etiketten, zie aanhangsel F, Paneletiketten.

Specificaties

Deze tabel beschrijft de specificaties voor 9662 ∼ 610.

Compatibele modules

Deze tabel beschrijft digitale uitgangsmodules die compatibel zijn met 9662?? 610.

WAARSCHUWING Gebruik enkel eindpaneel 9662-610 met zelfbeschermende modules.

Tabel 67 Specificaties voor termpaneel 9662 ∼ 610

Beschrijving van de functie

Paneltype Gemeenschappelijk

De Commissie

Maximale totale stroom1

1. Wanneer het paneel 9662-610 wordt gebruikt met de DO-module model 3625, is de maximale totale stroom 10

Ampere per eindpaneel om de vermogensafvoer van de module te beperken.

16 ampère

Tabel 68 Modules die compatibel zijn met 9662?? 610

Deel van de module

Aantal

Punten per

Module Module Beschrijving

3624 16 24 VDC, gemeenschappelijk, onder toezicht, opto-geïsoleerd, zelfbeschermd, TMR

3625 32 24 VDC, gemeenschappelijk, onder toezicht/niet onder toezicht, opto-geïsoleerd,

zelfbeschermd, TMR

3664 32 24 VDC, gemeenschappelijk, opto-geïsoleerd, zelfbeschermd, dubbel

3674 32 24 VDC, gemeenschappelijk, opto-geïsoleerd, zelfbeschermd, dubbel
