4119A Triconex Verbeterde intelligente communicatie module

4119A Invensys Triconex Enhanced Intelligent Communication Module

Productdetails:

Beschrijving:

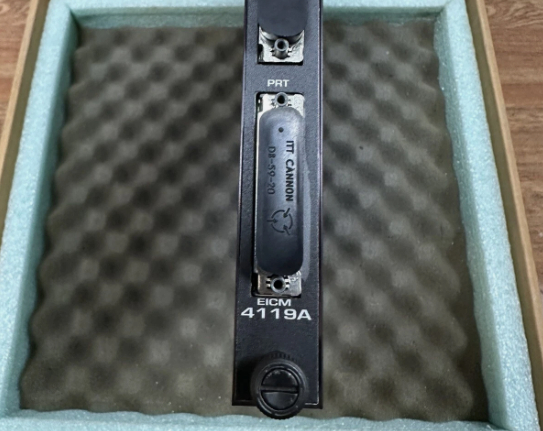

Het model 4119A Enhanced Intelligent Communication Module (EICM) maakt het voor de Tricon mogelijk om te communiceren met Modbus masters en slaves, TriStation en printers. Voor Modbus-verbindingen kan de EICM-gebruiker de RS-232 point-to-point interface selecteren voor één master en één slave, of de RS-485 interface voor één master en maximaal 32 slaves. De RS-485 netwerkkabel kan bestaan uit één of twee twisted-pair draden tot een maximum van 4.000 voet (1.200 meter).

Elke EICM bevat vier seriële poorten en één parallelle poort die gelijktijdig kunnen werken. Elke seriële poort kan worden geconfigureerd als een Modbus master met maximaal zeven Modbus masters per Tricon-chassis. Een enkel Tricon-systeem ondersteunt maximaal twee EICM's, die zich in één logische sleuf moeten bevinden. (De hot-spare functie is niet beschikbaar voor de EICM, hoewel u een defecte EICM kunt vervangen terwijl de controller online is.) Elke seriële poort heeft een uniek adres en ondersteunt de Modbus- of TriStation-interface.

Modbus-communicatie kan worden uitgevoerd in RTU- of ASCII-modus. De parallelle poort biedt een Centronics-interface voor een printer.
