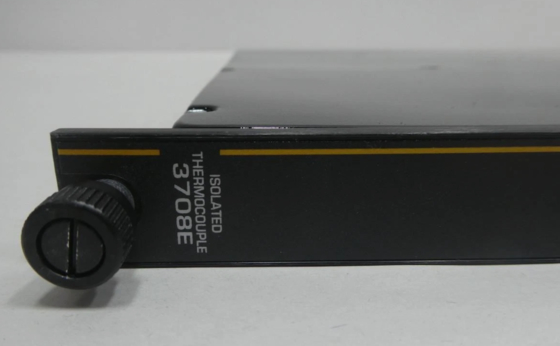

3708E Invensys Triconex Geïsoleerde Thermokoppelmodule

3708E Invensys Triconex geïsoleerde thermocouple module

Productgegevens:

Beschrijving:

Een thermocouple-invoermodule (TC) bestaat uit drie onafhankelijke invoerkanalen. Elk invoerkanaal ontvangt variabele spanningssignalen van elk punt,uitvoert thermocouple linearisatie en koude verbinding compensatie, en zet het resultaat om in graden Celsius of Fahrenheit. Elk kanaal zendt vervolgens 16-bits getekende gehele getallen die 0,125 graden per telling vertegenwoordigen naar de drie belangrijkste processors op aanvraag. In TMR-modus,een waarde wordt vervolgens geselecteerd met behulp van een algoritme voor het selecteren van middenwaarden om voor elke scan correcte gegevens te garanderen.

Elke thermocouple-invoermodule is programmeerbaar om één thermocouple-type te ondersteunen, geselecteerd uit J, K en T voor standaard thermocouple-invoer
modules en van J, K, T en E voor geïsoleerde thermocouple-invoermodules.

De geïsoleerde module stelt gebruikers in staat om met de TriStation-software een upscale of downscale burn-out-detectie te selecteren.

Voor niet-geïsoleerde modules hangt de opsporing van burn-out op grote of kleine schaal af van de gekozen veldterminatie.
de compensatie van de koude verbinding op het eindpaneel van het veld.

Elk kanaal van een thermocouple-invoermodule voert automatische kalibratie uit met behulp van interne precisie-spanningsreferenties.een storing van de koelverbindingsomvormer wordt aangekondigd door een indicator van de koelverbinding op het voorpaneel.
