Triconex Relay Output Module RO voor DCS-systemen

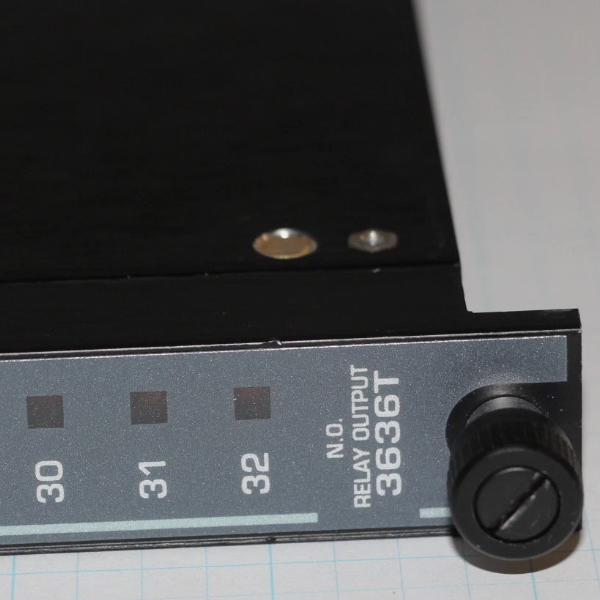

3636T Invensys Triconex Relay Output (RO) module

Productgegevens:

Beschrijving:

Het model 3636T Relay Output (RO) -module is een niet-triplicated-module voor gebruik op niet-kritieke punten die niet compatibel zijn met “high-side” solid-state-output-switches.Een voorbeeld is interfaces met adverteerderspanelenDe relais-uitgangsmodule ontvangt uitgangssignalen van de hoofdprocessors op elk van de drie kanalen.

De drie sets signalen worden vervolgens gestemd en de gestemde gegevens worden gebruikt om de 32 individuele relais te bedienen.

Elke uitgang is voorzien van een loopback-circuit dat de werking van elke relaisschakelaar onafhankelijk van de aanwezigheid van een belasting controleert, terwijl voortdurende diagnostische tests de operationele status van de module testen.Als een diagnose niet werkt, wordt de Fout-indicator geactiveerd., wat op zijn beurt het chassis alarm activeert.

De relais-uitgangsmodule wordt geleverd met normaal open (NO) contacten.
panel (ETP) met een kabelinterface naar het Tricon-achtervlak.
