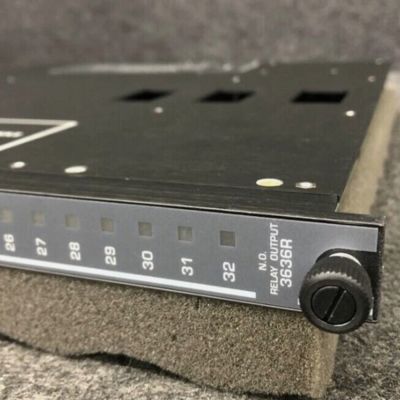

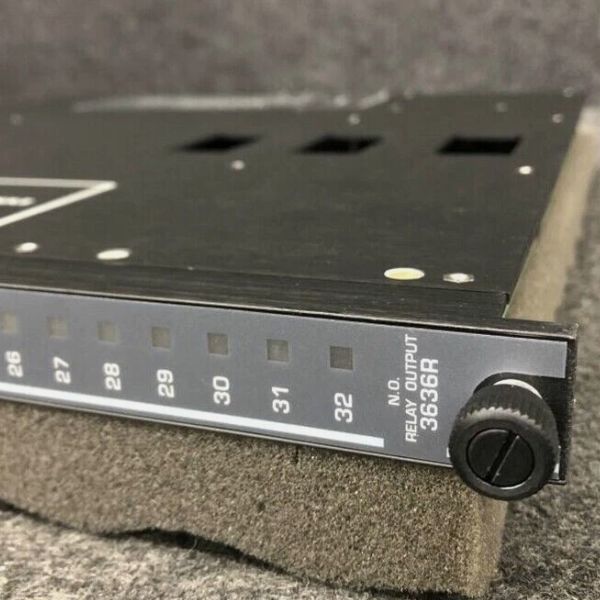

3636R Triconex Relay Output Module voor DCS-systemen

3636R Invensys Triconex Relais Uitgang (RO) Module

Productdetails:

Beschrijving:

Het model 3636R/T Relais Uitgang (RO) Module is een niet-gedubbelde module voor gebruik op niet-kritieke punten die niet compatibel zijn met “high-side” solid-state uitgangsschakelaars. Een voorbeeld is de interface met annunciatorpanelen. De relaisuitgangsmodule ontvangt uitgangssignalen van de hoofdprocessors op elk van de drie kanalen.

De drie sets signalen worden vervolgens gestemd en de gestemde data wordt gebruikt om de 32 individuele relais aan te sturen.

Elke uitgang heeft een loopback-circuit dat de werking van elke relaisschakelaar onafhankelijk van de aanwezigheid van een belasting verifieert, terwijl lopende diagnostiek de operationele status van de module test. Fouten in de diagnostiek activeren de Foutindicator, die op zijn beurt het chassisalarm activeert.

De relaisuitgangsmodule wordt geleverd met normaal open (NO) contacten. Het ondersteunt hot-spare modules en vereist een apart extern aansluitpaneel (ETP) met een kabelinterface naar de Tricon backplane.
