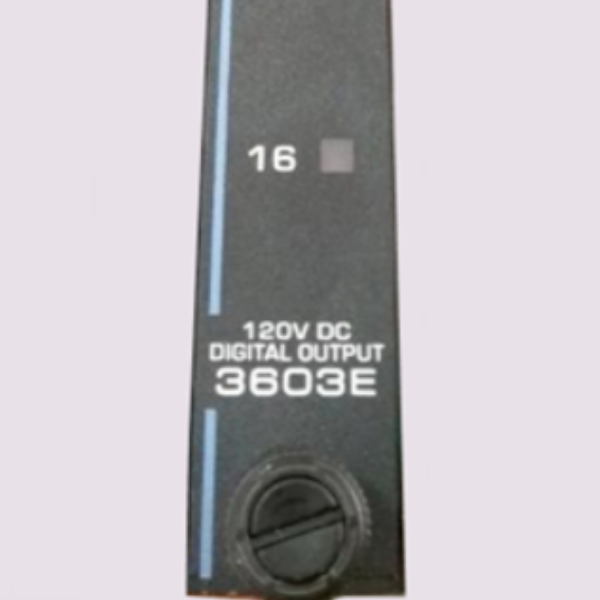

3603E Triconex Digital Output Module TMR Architectuur

3603E Invensys Triconex Digitale Uitvoermodules

Productdetails:

Beschrijving:

Een TMR digitale uitvoermodule (DO) ontvangt uitgangssignalen van de hoofdprocessors op elk van de drie kanalen.

Elke set van drie signalen wordt vervolgens beoordeeld door speciale viervoudige uitgangscircuits op de module. De circuits produceren één beoordeeld uitgangssignaal en geven dit door aan de veldaansluiting. De viervoudige stemcircuits bieden meervoudige redundantie voor alle kritieke signaalpaden, waardoor veiligheid en maximale beschikbaarheid worden gegarandeerd.

Elke TMR digitale uitvoermodule heeft een spanningsloopback-circuit dat de werking van elke uitgangsschakelaar onafhankelijk van de aanwezigheid van een belasting verifieert en bepaalt of er latente fouten bestaan. Het falen van de gedetecteerde veldspanning om overeen te stemmen met de bevolen toestand van het uitgangspunt activeert de LOAD/FUSE-alarmincator.

Daarnaast worden er doorlopende diagnoses uitgevoerd op elk kanaal en circuit van een TMR digitale uitvoermodule.

Het falen van een diagnose op een kanaal activeert de Foutindicator, die op zijn beurt het chassisalarmsignaal activeert. De Foutindicator geeft slechts een kanaalfout aan, geen modulefout. De module is gegarandeerd correct te functioneren bij een enkele fout en kan mogelijk blijven
correct functioneren bij bepaalde soorten meervoudige fouten.
