4119 Invensys Triconex Verbeterde intelligente communicatiemodule

4119 Invensys Triconex Verbeterde intelligente communicatiemodule

Productgegevens:

Beschrijving:

De Model 4119A Enhanced Intelligent Communication Module (EICM) stelt de Tricon in staat om te communiceren met Modbus master en slaves, TriStation 1131 en printers.

Voor Modbus-verbindingen kan de EICM-gebruiker de RS-232 point-to-point interface selecteren voor één master en één slave, of de RS-485 interface voor één master en maximaal 32 slaves.De RS-485-netwerkstok kan één of twee draden met een gedraaid paar tot maximaal 4 zijn1200 meter.

Elke EICM bevat vier seriële poorten en één parallelle poort die gelijktijdig kunnen werken.Een enkel Tricon-systeem ondersteunt maximaal twee EICM's, die zich in één logisch slot moeten bevinden.

(De functie warm reserve is niet beschikbaar voor het EICM, hoewel u een defect EICM kunt vervangen terwijl de controller online is.) Elke seriële poort heeft een uniek adres en ondersteunt de Modbus- of TriStation-interface. Modbus communicatie kan worden uitgevoerd in RTU of ASCII

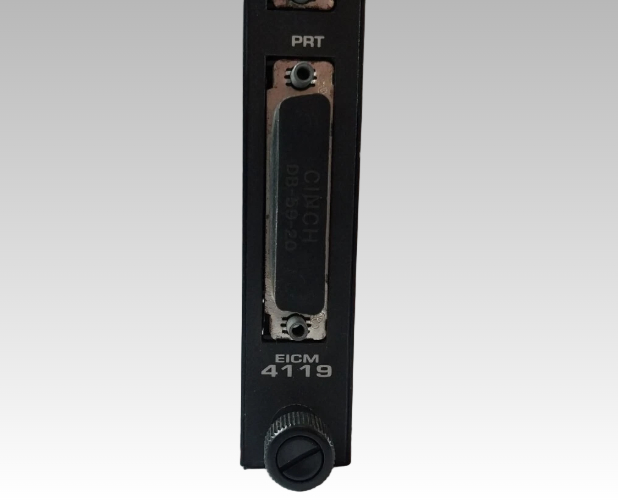

De parallelle poort biedt een Centronics interface voor een printer.

Elke EICM ondersteunt een totale gegevenssnelheid van 57,6 kilobits per seconde (voor alle vier de seriële poorten).

Programma's voor de Tricon gebruiken variabele namen als identificatoren, maar Modbus-apparaten gebruiken numerieke adressen die aliassen worden genoemd.
toegewezen aan elke Tricon-variabele naam die door of wordt geschreven aan een Modbus-apparaat.Een alias is een vijfcijferig getal dat het Modbus berichttype en het adres van de variabele in de Tricon vertegenwoordigt.Een alias nummer is toegewezen aan TriStation 1131.

Elk standaard Modbus-apparaat kan via de EICM met de Tricon communiceren, mits de variabelen van de Tricon een alias hebben.
de nummers moeten ook worden gebruikt wanneer hostcomputers via andere communicatiemodules, zoals het NCM, toegang krijgen tot de Tricon.
