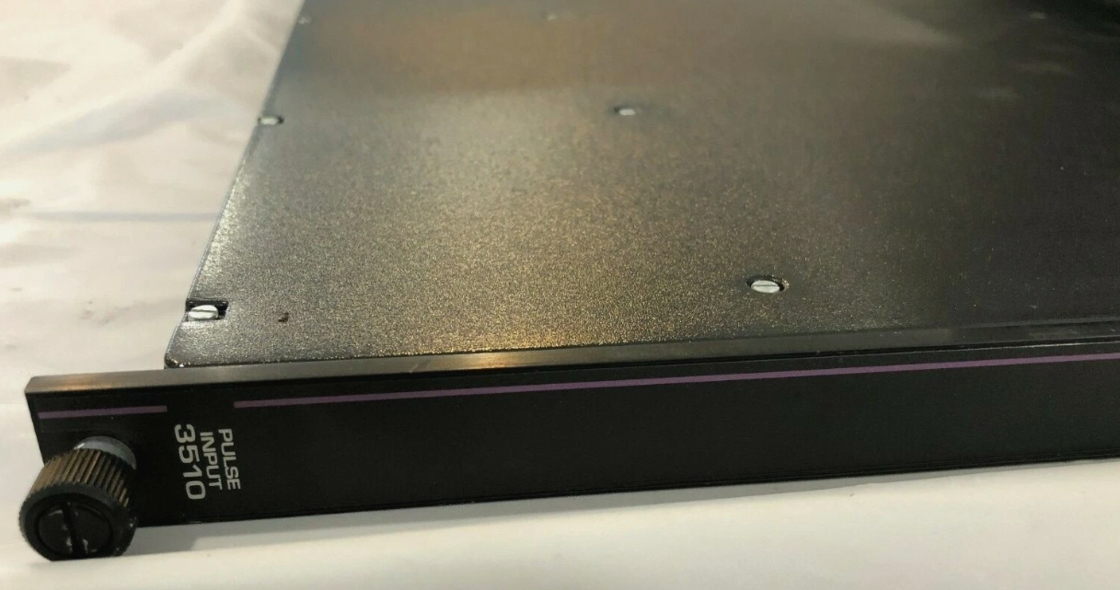

3510 Invensys Triconex Pulse Input Module

3510 Invensys Triconex Pulsingangsmodule

Productdetails:

Beschrijving:

Pulsingangsmodule

De Pulsingangsmodule (PI) biedt acht hooggevoelige, hoogfrequente ingangen, geoptimaliseerd voor gebruik met niet-versterkte magnetische snelheidssensoren die vaak worden aangetroffen op roterende apparatuur (bijv. turbines, compressoren). Het detecteert spanningswisselingen van magnetische sensoringangen en accumuleert deze wisselingen binnen een configureerbaar tijdsvenster (snelheidsmeting). De resulterende telling genereert frequentie- of RPM-waarden, die naar de hoofdprocessor worden verzonden met een timingnauwkeurigheid van ±1 μs.

Triple-Channel Architectuur

Drie onafhankelijke ingangskanalen verwerken alle gegevens parallel

Elk kanaal levert gegevens aan de hoofdprocessor voor voting, wat maximale integriteit garandeert

Continue diagnostiek per kanaal activeert foutindicatoren en chassisalarmen bij storing

Fouttolerantie: Werkt normaal met enkele fouten; gedeeltelijke functionaliteit behouden tijdens meerdere fouten

WAARSCHUWING:

Geen accumulatiefunctie – Alleen geoptimaliseerd voor rotatiesnelheidsmeting

Gebruik Model 3515 voor pulsaccumulatie
