F8650X HIMA CENTRAL MODULE

F8650X HIMA CENTRALE MODULE

Productdetails:

Aanvullende informatie:

Beschrijving:

Toepassingen met de communicatiemodule F 8627X:
– aansluiting van de centrale module op een PADT (ELOP II TCP)
– aansluiting op andere communicatiepartners binnen een Ethernet-netwerk (safeethernet,
Modbus TCP)
De communicatie verloopt van de centrale module via de backplane bus naar de communicatie
module F 8627X en van de Ethernet-poorten van de F 8627X naar het Ethernet-netwerk en vice
versa.
Speciale kenmerken van de centrale module:
– Zelfstudie: vanaf besturingssysteem BS41q/51q V7.0-8 (05.31)
– ELOP II TCP: vanaf besturingssysteem BS41q/51q V7.0-8 (05.31)
Verdere informatie over het busstation nr., ELOP II TCP, het laden van besturingssystemen en
toepassingsprogramma's (zelfstudie) et al. behorend bij de centrale module vindt u in
de datasheet van de F8627X, evenals de handleiding van het besturingssysteem van H41q/H51q en de
veiligheidshandleiding van H41q/H51q.

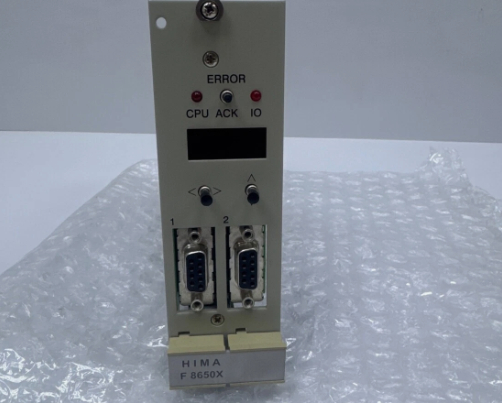

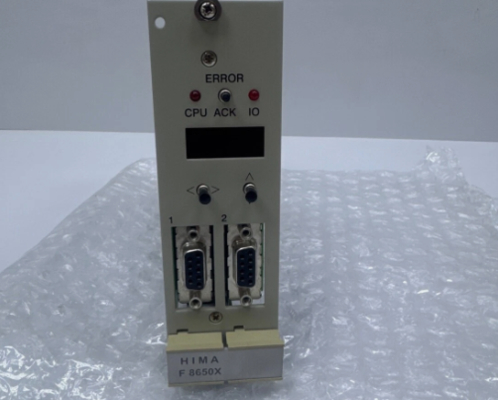

Diagnostische weergave van de centrale module
– Viercijferige alfanumerieke weergave,
– twee LED's voor de algemene weergave van fouten (CPU voor de centrale modules, IO voor de testbare
invoer/uitvoer modules),
– twee tuimelschakelaars om gedetailleerde foutinformatie op te vragen,
– drukknop ACK reset de foutindicatie;
in geval van een foutstop gedraagt ACK zich als het herstarten van het systeem.
Voor meer informatie over de diagnostische weergave en lijsten met foutcodes, raadpleeg de documentatie "Functies van het besturingssysteem BS 41q/51q" (ook op ELOP II CD).
