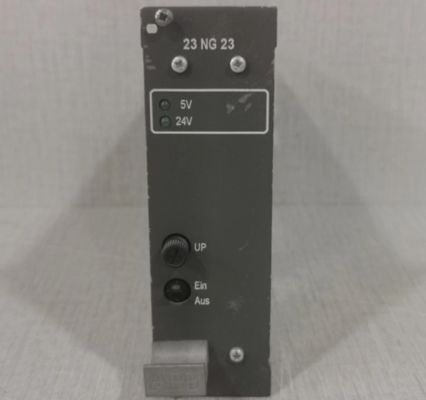

23NG23 1K61005400R5001 ABB Voeding Module

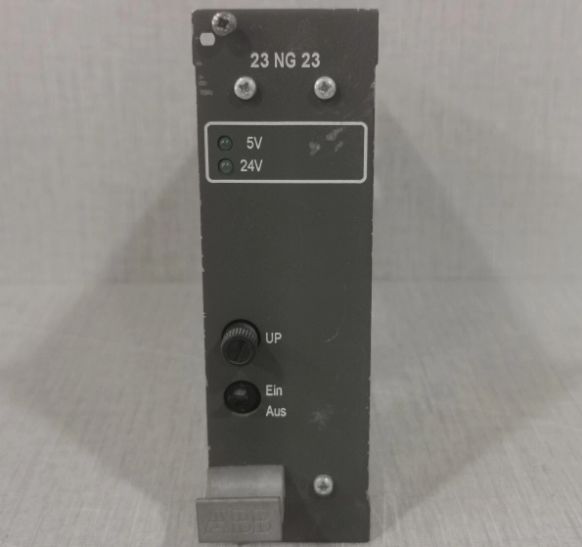

23NG23 1K61005400R5001 ABB stroomtoevoermodule

Productgegevens:

Beschrijving:

De 23NG23 stroomtoevoer levert +5 V gelijkstroom (U1) en +24 V gelijkstroom (U2) aan de RTU232 substraat. Er is slechts één versie (rubriek) nodig.

Verwerkingsfunctie

Het 23NG23-bord bevindt zich op een vaste plaats in elke RTU232-substrack, in het bijzonder slot 1 en slot 5.

De hulpprocesspanningsuitgang UP(F2) wordt niet gebruikt in het RTU232-systeem en is niet aangesloten op de substraat.

Belangrijkste operationele aantekeningen:

De primaire zekerheid bevindt zich aan de rechterkant van de voedingsbron.

Groene LED's gaan uit als de uitgangsspanning uitvalt.

Om stroomonderbrekingen te voorkomen, mogen alleen identieke stroomvoorzieningseenheden worden vervangen.

De aansturing vindt plaats via de ON-OFF-schakelaar (S1) op het frontpaneel.

Specificaties van het uitgangsvermogen:

Totaal uitgangsvermogen: ≈41,8 W, verdeeld als:

+5 V bij 5000 mA = 25 W

+24 V bij 700 mA = 16,8 W

Gebruik tabel 1 voor de berekening van de totale belasting voor de subraksconfiguratie.

Critische belastingvereiste:

Een basisbelasting van minimaal 232 mA bij gelijkstroom van +5 V is essentieel om de gelijkstroom van 24 V binnen het gespecificeerde technische gegevensbereik te regelen.

Wanneer er geen belasting of onvoldoende belasting uit het gelijkstroomcircuit van +5 V wordt getrokken, zal de gelijkstroom van 24 V zonder waarschuwing onder het gedefinieerde tolerantiebereik dalen.
