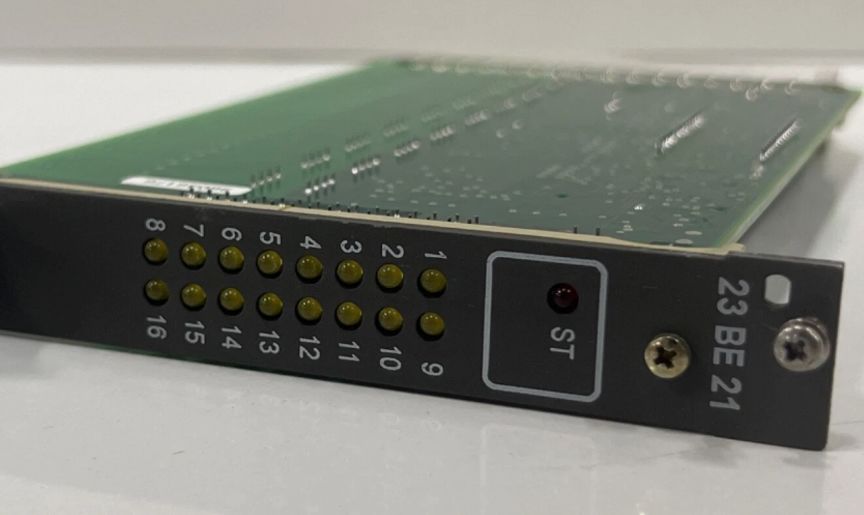

23BE21 1KGT004900R5012 ABB Binaire Ingangskaart

23BE21 1KGT004900R5012 ABB Binary Input Board

Productgegevens:

Beschrijving:

De binaire invoermodule 23BE21 biedt 16 elektrisch geïsoleerde ingangen, met plaats voor maximaal 16 binaire processignalen.

Invoersignalen kunnen volgens configuratievoorschriften aan verwerkingsfuncties worden toegewezen.

De module biedt een verwerkingsspanning van 24 tot 60 V DC. Alle ingangen zijn voorzien van LED-signaalindicatie. De module heeft een gemeenschappelijk terugkeercircuit voor elke 8 ingangen.

De 23BE23-module kan de volgende signaalsoorten of combinaties daarvan verwerken:

- 16 tijdstempelde signaalsignalen (SPI)

8 tijdstempelde dubbelpuntsinformatie (DPI) -signalen

️ 2 8-bits digitale gemeten waarden (DMI8)

️ 1 16-bits digitale gemeten waarde (DMI16)

- 16 geïntegreerde totalen (maximum 120 Hz) (ITI)

2 8-bits stappositie-informatie (STI) -signalen

2 8-bits stringinvoer (BSI8)

1 16-bits stringinvoer (BSI16)

Of combinaties van deze signaalsoorten

De microcontroller op de module verwerkt alle tijdkritieke taken voor geparameteriseerde verwerkingsfuncties.

Alle configuratiegegevens en verwerkingsparameters worden door de communicatie-eenheid via de RTU-I/O-bus geladen.
