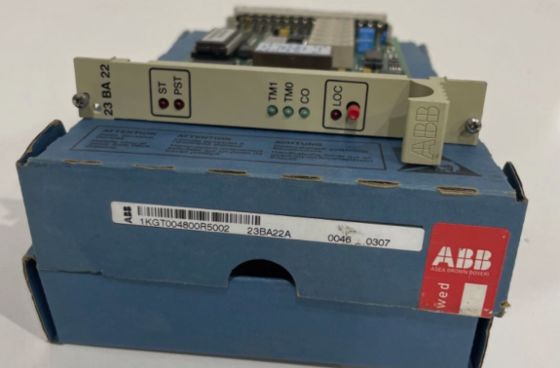

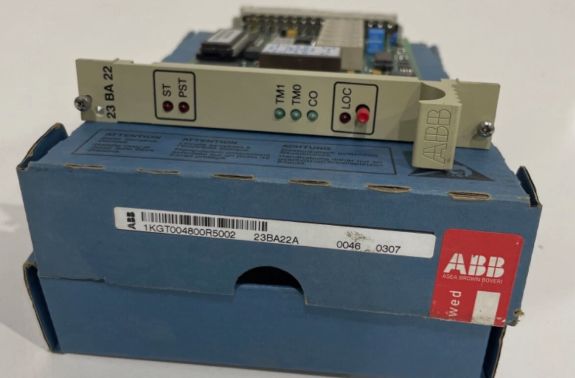

23BA22 1KGT004800R5002 ABB Commando Uitgangs Bewakingsbord

23BA22 1KGT004800R5002 ABB Commando Uitvoer Bewakingsbord

Productdetails:

Beschrijving:

Nadat de communicatie-eenheid en de uitvoerbordmodule een objectcommando hebben ontvangen en succesvol hebben geverifieerd, worden de volgende stappen uitgevoerd voorafgaand aan de definitieve uitgifte van het commando:

• De (1-uit-n) controle op het commando uitvoer bewakingsbord 23BA22 wordt geactiveerd.

• De weerstand van insteekrelais die in het schakeluitgangscircuit zijn geplaatst, wordt gemeten en vergeleken met geparametriseerde boven- en onderdrempels.

Als de weerstand binnen de limieten valt, wordt de objectcommando-uitvoer naar het geselecteerde apparaat geactiveerd via het binaire uitvoerbord 23BA20.

• De commando-uitvoerpulstimer wordt gestart om de pulsduur te bewaken, waarbij de commando-uitvoer wordt gedeactiveerd op basis van responsindicatie of wanneer de pulstijd verloopt op bord 23BA22.

• Het commando wordt geannuleerd als de testomstandigheden tijdens de verificatie niet worden voldaan.

In standaardtoepassingen is één commando uitvoer bewakingsbord 23BA22 per RTU-station voldoende voor (1-uit-n) verificatie.

Bij het plaatsen van insteekrelais met verschillende weerstandswaarden kunnen twee onafhankelijke controlecircuits worden aangestuurd door bord 23BA22 als de hulp-testspanning wordt geleverd door afzonderlijke geïsoleerde spanningsbronnen.
