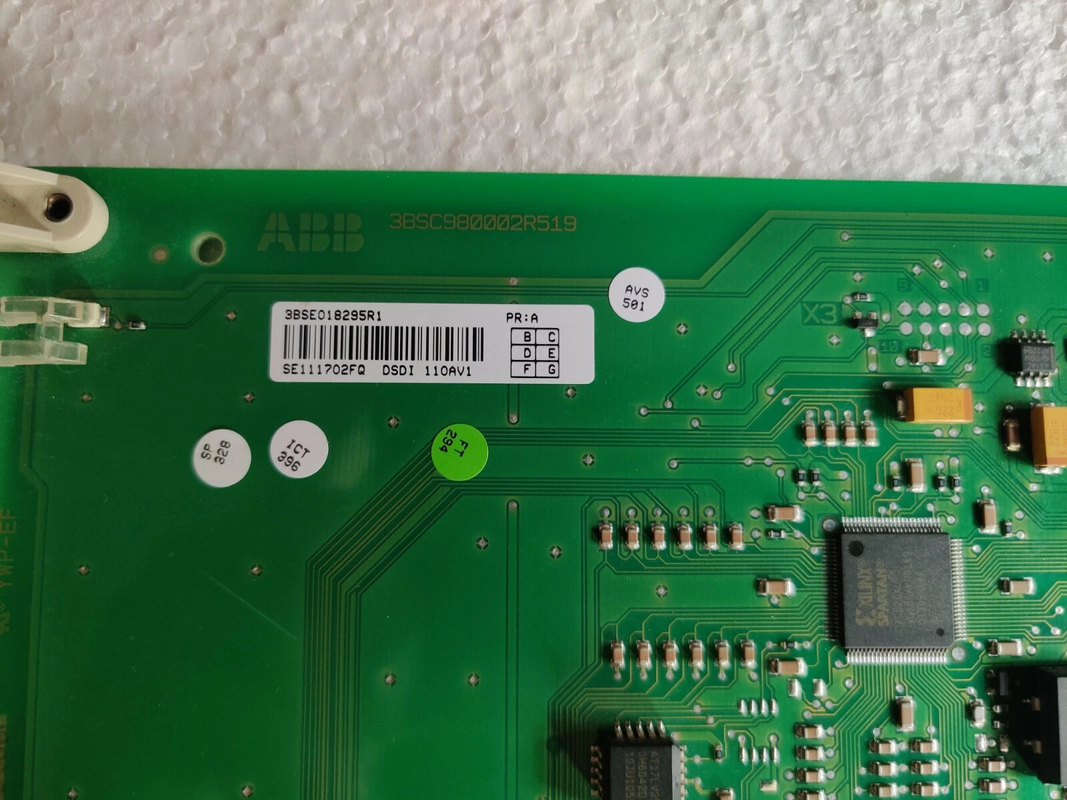

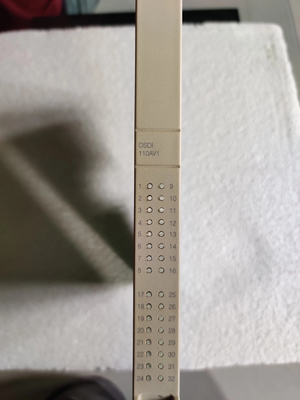

ABB DSDI 110AV1 3BSE018295R1 Digitaal invoerbord 32

ABB DSDI 110AV1 3BSE018295R1 Digitaal invoerbord 32

Productgegevens:

Beschrijving:

S100 I/O is de groep input- en outputboards die zich in de I/O-substack bevinden. De I/O-substack communiceert met de controller-substack via Bus Extension naar S100 I/O.Eenvoudige en redundante busverlenging naar S100 I/O zijn beschikbaar. Redundant S100 I/O Bus Extension vereist een redundante processor module. Elektrische en optische busverlengingen worden verstrekt. Zie de schetspresentatie van de busverlenging in sectie 1.7.7, mededeling of naar de afzonderlijke documentatie vermeld.

De informatie in deze rubriek is verdeeld naar de verschillende categorieën van boards en onderverdeeld in:Hoofdpunt, beschikbaarSoorten boardsen een signaal.Blocdiagram.

Voor verbindingsunits en interne kabels die worden gebruikt in de gevaarlijke en HART-toepassingen wordt verwezen naar de aparte documentatie.

Digitale input, hoofdpunten

• Alle digitale ingangen zijn opto-geïsoleerd van het systeempotentieel..

• U kunt de modus voor het bijwerken van de databank selecteren, hetzij door onderbrekingen, hetzij door scannen.

• Sommige borden bieden pulsverlenging, bijvoorbeeld om snel scannen van drukknoppen te voorkomen.

• De ingangssignalen worden gefilterd op de ingangsplatform om de effecten van elektrische interferentie of stuitcontacten te onderdrukken.De filtertijd is vastgesteld op 5 ms of kan worden geconfigureerd afhankelijk van het geselecteerde type bord.

• Platen die een onderbrekingsgecontroleerde scan aanbieden, zijn het meest geschikt voor het verkrijgen van tijdgebonden gebeurtenissen.

Datasheet Link:3BSE018295R1.pdf
