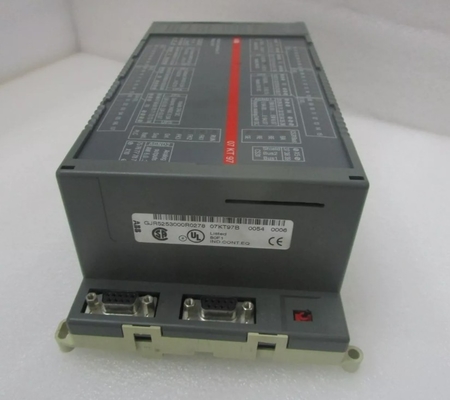

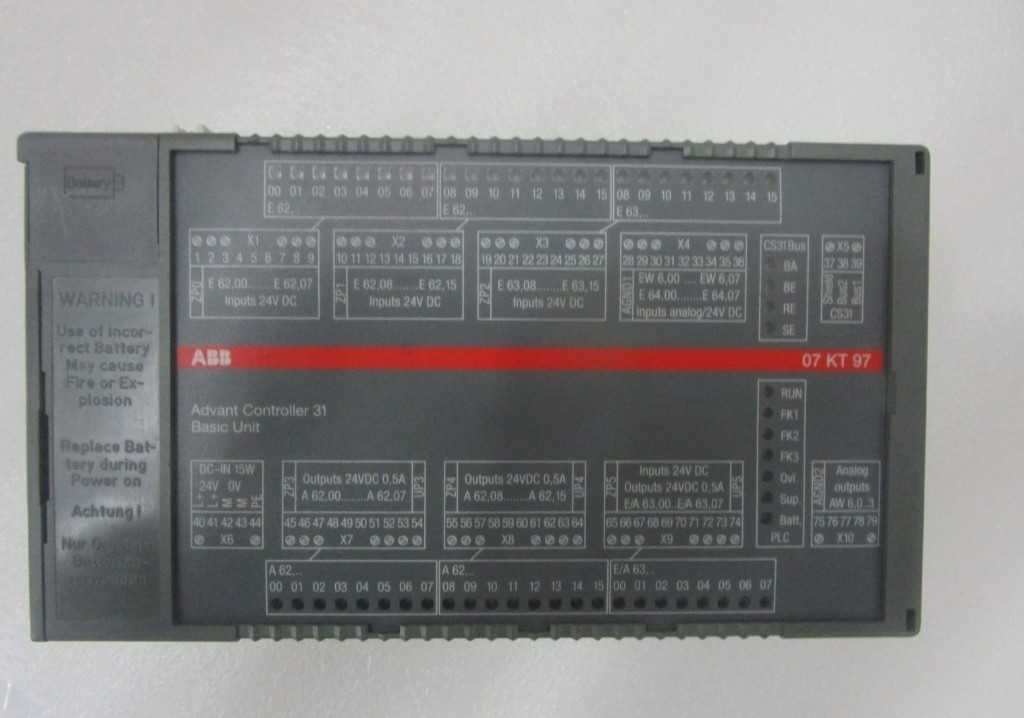

07KT97 GJR5253000R0278 ABB Procontic Basic Unit voor industriële automatisering

07KT97 GJR5253000R0278 ABB Procontic Basic Unit voor industriële automatisering

Productgegevens:

Aanvullende informatie:

Beschrijving:

De technische specificaties van de ingangen zijn dezelfde als die van de andere digitale ingangen, met de volgende uitzondering:de varistor voor demagnetisering van inductieve belastingen (zie figuur hierboven) is ook in werking bij de ingangHet spanningsverschil tussen UP5 en het invoersignaal mag derhalve niet groter zijn dan de grensspanning van de varistor.dat indien UP5 = 24 V, moet de ingangsspanning van het signaal tussen -12 V en +30 V liggen. Indien UP5 = 30 V, moet de ingangsspanning tussen -6 V en +30 V liggen.

Als alle 8 kanalen van de groep als ingangen worden gebruikt, en als bovendien de UP5-terminal niet is aangesloten, bestaan er geen beperkingen voor de ingangen.De spanningen van het invoersignaal kunnen dan tussen -30 V en +30 V liggen.Er is geen beperking voor de input/output groep met betrekking tot de veiligheid tegen omgekeerde polariteit.

Resolutie in het PLC-systeem: De gemeten waarden worden omgezet met een resolutie van 12 bits, d.w.z. 11 bits plus teken voor spanning en 12 bits zonder teken voor stromen.5 V en ±5 V worden omgezet met 10 bits plus teken.

De analoge ingangen kunnen individueel worden gebruikt in veel verschillende werkwijzen (zelfs als digitale ingangen).

Datasheet Link:

ABB 07KT97 GJR5253000R0278.pdf
