330910-05-09-10-01-cn Bently Nevada 3300 XL NSV Proximiteit Transducersysteem

330910-05-09-10-01-CN Bently Nevada 3300 XL NSv Proximity Transducer System

Productgegevens:

Aanvullende informatie:

Beschrijving:

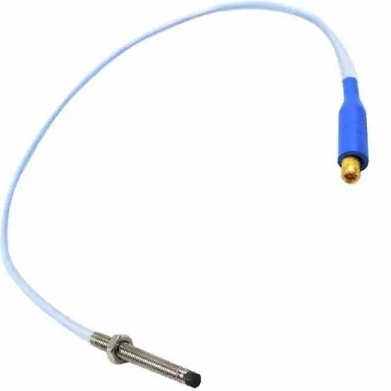

Het 3300 XL NSv Proximity Transducer-systeem is bedoeld voor gebruik met centrifuge luchtcompressoren, koelcompressoren, procesgascompressoren,andere machines met strenge installatievoorschriftenHet 3300 XL NSv Proximity Transducer System bestaat uit: een 3300 NSv sonde; een 3300 NSv verlengkabel; een 3300 XL NSv Proximitor Sensor.

De belangrijkste toepassingen van het 3300 XL NSv Transducer-systeem zijn voor gebieden waar de tellerboring, zicht,of achteruitkijkbeperkingen beperken het gebruik van standaard Bently Nevada 3300 en 3300 XL 5 en 8 mm Transducer SystemsHet is ook ideaal voor kleine doelwittoepassingen, zoals het meten van radiale trillingen op assen kleiner dan 51 mm (2 in) of axiale positie op vlakke doelen kleiner dan 15 mm (0,6 in).Het wordt voornamelijk gebruikt in de volgende toepassingen op met vloeistof gefilmde lagers waar een kleine as of verminderd zicht aanwezig is:: metingen van radiële trillingen en radiële positie. metingen van axiale (drijfkracht) positie. metingen van tachometer en nul snelheid. fasereferentie (Keyphasor-signalen).

Het ontwerp van het 3300 XL NSv Transducer System maakt het mogelijk om zowel de 3300 RAM Transducer Systems als de 3000-serie of 7000-serie 190 Transducer System te vervangen.Upgrades van het 3300 RAM-systeem naar het 3300 XL NSv-systeem kunnen de bestaande sonde gebruikenDe verlengkabel en het monitoringssysteem met de 3300 XL NSv Proximitor Sensor moeten vervangen worden door een verlengkabel.en Proximitor Sensor met NSv-componenten.

Het 3300 XL NSv Transducer System heeft een gemiddelde schaalfactor van 7,87 V/mm (200 mV/mil), wat de meest voorkomende uitgang is voor draaikolk-stroomomvormers.Het verbeterde zicht en de kleine doelkenmerken geven het een korter lineair bereik dan de Bently Nevada 3300 XL-serie 5 en 8 mm Transducer SystemHet lineaire bereik van 1,5 mm (60 mils) overschrijdt het lineaire bereik van het transducer-systeem van de serie 3000 190.

Datasheet Link:

Bently Nevada 330910-05-09-10-01-CN.pdf
