330876-02-10-00-00 Bently Nevada 3300 xl 50 mm Proximiteit Transducersysteem

330876-02-10-00-00 Bently Nevada 3300 XL 50 mm Proximity Transducer System

Productgegevens:

Aanvullende informatie:

Beschrijving:

Het 3300 XL 50 mm Transducer System bestaat uit een aparte 50 mm sonde, een verlengkabel en een 3300 XL 50 mm Proximitor* sensor.De grote diameter spoel geeft dit systeem een maximaal lineair bereik van 27.9 mm (1100 mils), het langste lineaire bereik van onze eddy current transducer lijn. This linear range makes the 3300 XL 50mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing).

De criteria voor de keuze van een montage methode zijn de grootte van het beschikbare doel, de verwachte hoeveelheid rotoraxiale beweging en het type DE-doel dat in de machine bestaat.Als de kraaghoogte voldoende is en het vereiste totale meetbereik kleiner is dan 27.9 mm (1,1 inch), is de voorkeursconfiguratie voor redundante metingen om twee transducers te gebruiken die dezelfde kant van een kraag observeren.2 inch) van het totale bereik zijn vereist, de transducers op complementaire wijze op tegenovergestelde zijden van de differentiële uitbreidingskraag of ander doelmateriaal te installeren.

De 3300 XL 50 mm-sonde is leverbaar in drie doos- en draadconfiguraties om alle standaard 7200 50 mm-systemen (inclusief zij- en achteruitgangssondes) fysiek te vervangen.De standaard 7200 stijl bevestigingsbeugels zijn nog steeds beschikbaar als accessoires. Bovendien is er ook een nieuwe beugel beschikbaar om de sonde aan te passen aan de 50 mm DE Integral transducer schuifmontagebasis.394 V/mm (10 mV/mil) die identiek is aan die van de 7200 en 50 mm DE integrale systemenBij het upgraden van eerdere systemen wordt elk systeemcomponent van de omvormer (sonde, verlengkabel,en Proximitor Sensor) moeten worden vervangen door 3300 XL 50 mm componenten.

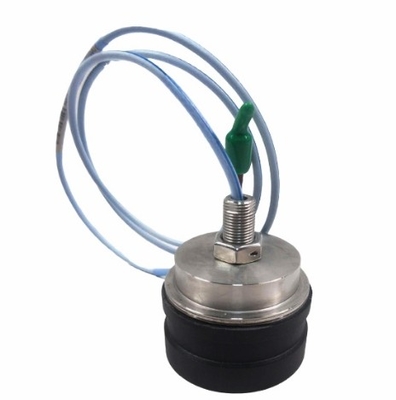

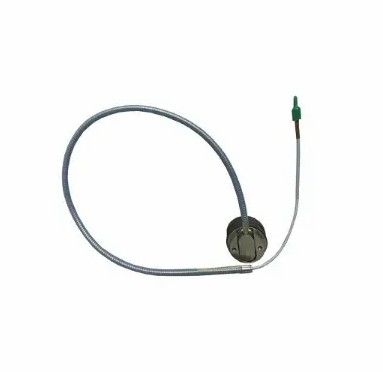

De 3300 XL 50 mm-sonde is verkrijgbaar in rechte uitgangsstijlen met 1⁄2-20 Engelse draden of M14x1,5-metrische draden, inclusief een slotnoot met vooraf geboorde veiligheidsdraadgaten.De zijdelingse uitgang sonde heeft twee 1⁄4-20 montage gaten in de achterkant van de sonde gevalVoor zowel rechte als zijdelingse uitgangssondes is de totale diameter van de behuizing 1,99 inch.

Datasheet Link:

Bently Nevada 330876-02-10-00-00.pdf
