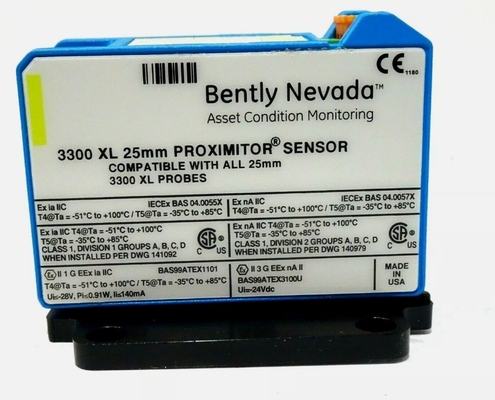

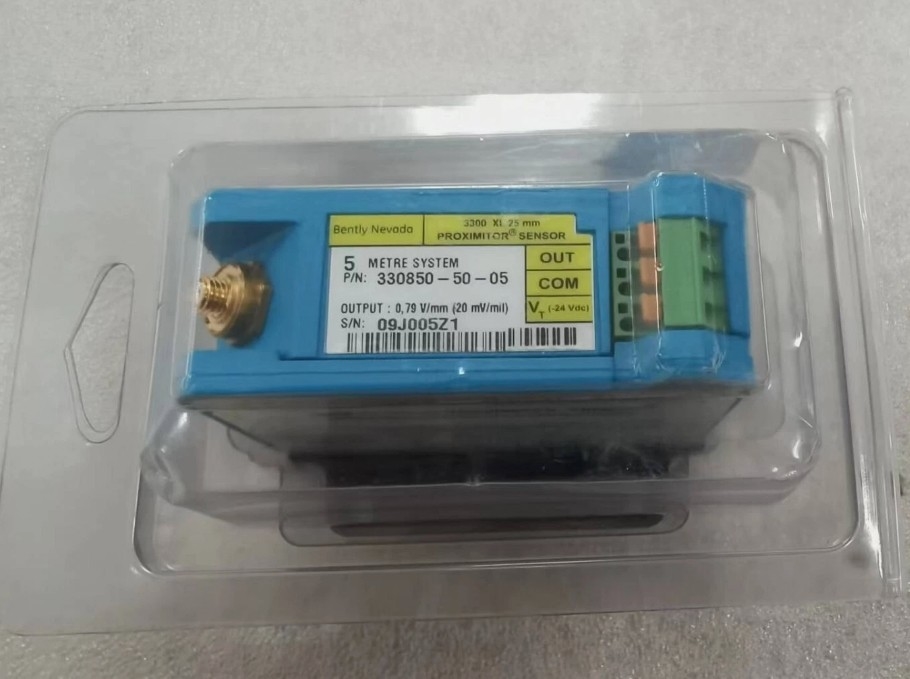

330850-50-05 Bently Nevada 3300 XL 25 MM Vibratiesensor voor de nabijheid

330850-50-05 Bently Nevada 3300 XL 25 MM Vibratiesensor voor de nabijheid

Productgegevens:

Aanvullende informatie:

Beschrijving:

Tenzij anders aangegeven, zijn de volgende specificaties voor een 3300 XL 25 mm Proximitor Sensor, verlengkabel en sonde tussen 0 °C en +45 °C (+32 °F tot +113 °F) op een maximale hoogte van 2000 m,met een vermogen van -24 Vdc, een 10 kΩ-belasting, een AISI 4140-staaldoelwit met een diameter van 61 mm (2,4 in) of groter en een sonde-gap van 7,0 mm (275 mils).De specificaties voor de nauwkeurigheid en de uitwisselbaarheid van het systeem zijn niet van toepassing wanneer een omvormersysteem wordt gebruikt dat is gekalibreerd op een ander doel dan een Bently Nevada AISI 4140 staaldoel..

Een optionele 3300 XL Sliding Bracket kan worden besteld voor de 25 mm Differentiële Uitbreidingsomvormer voor zowel enkelvoudige omvormers als complementaire invoertoepassingen.Dit bevestigingsbeugel maakt het gemakkelijk om nauwkeurig te verifiëren van de transducer systeem en gap de sondes door u in staat om de glijdende transducer systeem in zijn lineaire bereik. De basisplaat van de schuifbeugel wordt op het binnenste oppervlak van de turbinekast bij de differentiële uitbreidingskraag geïnstalleerd.die aan de schuifwagen wordt bevestigdOm de transducer te verifiëren en te installeren, moet de drager worden bevestigd aan de basisplaat met bouten en veiligheidsdraad.los de bouten die de schuifkar vasthouden aan de basisplaat en verplaats de schuifkar en de sondesEen bijbehorend onderdeel van de controle-uitrusting met een wijzer geeft een referentie door de beweging van de schuifwagen te meten.De 3300 XL Sliding Bracket helpt ervoor te zorgen dat het transducer systeem blijft uitgelijnd met en loodrecht op de rotor.

De 3300 XL 25 mm-sonde is verkrijgbaar in een grote verscheidenheid aan behuizingsconfiguraties om alle standaard 7200 25 mm fysiek te vervangen,7200 35 mm en 25 mm DE Integrale transducersystemen (inclusief zij- en achteruitgangssondes)De Proximitor Sensor heeft eveneens een uitgang die identiek is aan die van de 7200 en 25 mm DE Integral systemen.de klanten de mogelijkheid bieden om te upgraden zonder wijzigingen in de monitorconfiguratie te vereisen;Bij het upgraden van eerdere systemen moet elk onderdeel van het transducersysteem (sonde, verlengkabel en proximitor sensor) worden vervangen door onderdelen van de 3300 XL 25 mm.

De correcte werking van het transducersysteem moet tijdens de installatie en periodiek na de installatie worden gecontroleerd door het fysiek te bewegen om de beweging van de schachtkraag te simuleren.Dit vereist een bevestigingsbeugel waarmee het transducer systeem te glijden ten opzichte van de as rotor en kraag.

Datasheet Link:

Bently Nevada 330850-50-05.pdf
