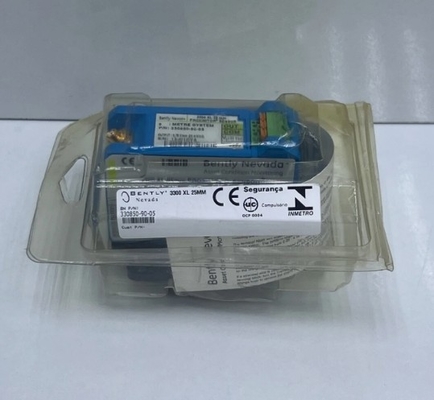

330850-90-05 Bently Nevada 3300 xl 25 mm Proximiteit transducersysteem

330850-90-05 Bently Nevada 3300 XL 25 MM Proximity Transducer System

Productgegevens:

Aanvullende informatie:

Beschrijving:

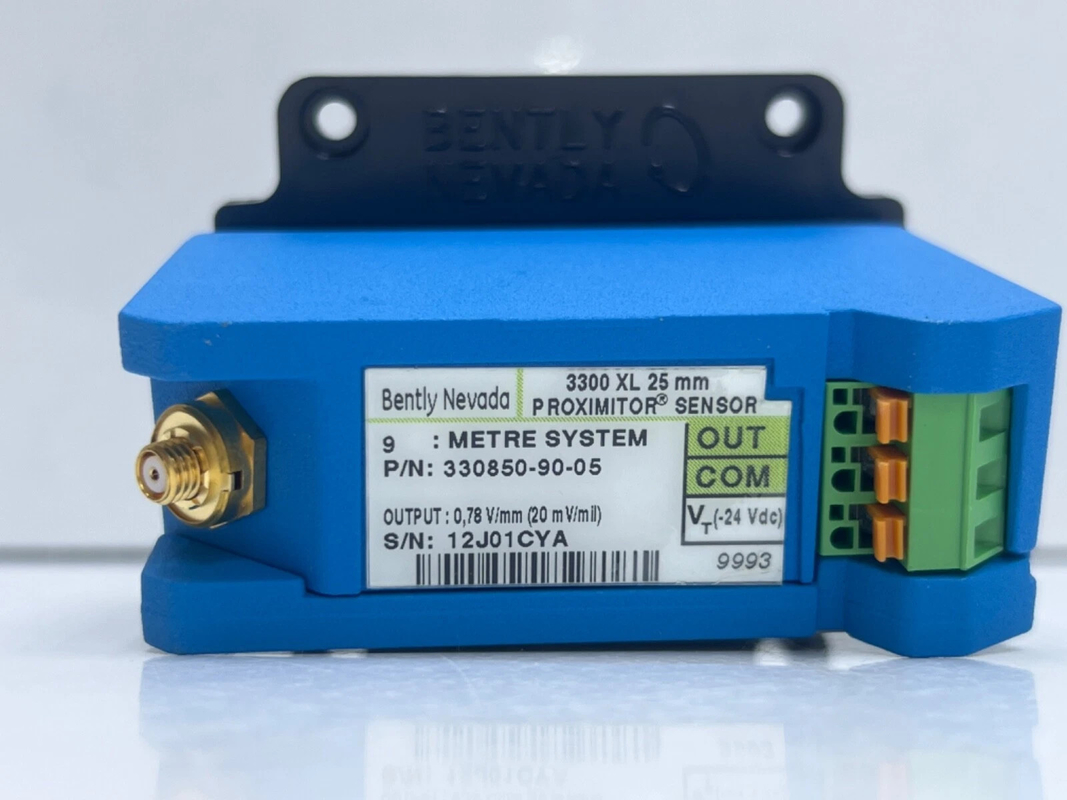

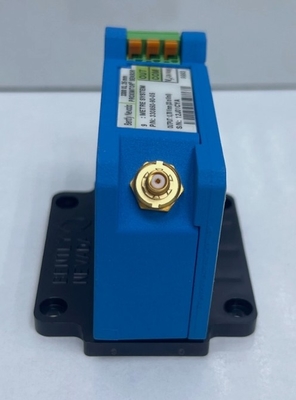

Het 3300 XL 25 mm Transducer System bestaat uit een aparte 25 mm sonde, een verlengkabel en een 3300 XL 25 mm Proximitor Sensor.787 V/mm (20 mV/mil) geeft dit systeem een lineair bereik van 12.7 mm (500 mils). the 3300 XL 25 mm Transducer System is suitable for measuring differential expansion (DE) on midsize to large steam turbine generators caused by the difference in growth rates between the turbine rotor and the machine stator (casing).

De 3300 XL 25 mm-sonde is verkrijgbaar in een grote verscheidenheid aan behuizingsconfiguraties om alle standaard 7200 25 mm fysiek te vervangen,7200 35 mm en 25 mm DE Integrale transducersystemen (inclusief zij- en achteruitgangssondes)De Proximitor Sensor heeft eveneens een uitgang die identiek is aan die van de 7200 en 25 mm DE Integral systemen.de klanten de mogelijkheid bieden om te upgraden zonder wijzigingen in de monitorconfiguratie te vereisen;Bij het upgraden van eerdere systemen moet elk onderdeel van het transducersysteem (sonde, verlengkabel en proximitor sensor) worden vervangen door onderdelen van de 3300 XL 25 mm.

De 3300 XL 25 mm sonde is ontworpen voor maximale overlevingsmogelijkheid in de hardste stoomturbine-DE-omgevingen.Het kan continu werken en zijn nauwkeurigheid behouden bij hoge temperaturen tot 200 °C (392 °F)De 25 mm-sonde heeft zowel een voor- als een achterverzegeling die, in combinatie met de FluidLoc-kabel (standaard op alle 25 mm-sonden), de verzegeling van de voorste en achterste delen van de zonde kan verbeteren.verhindert dat vocht de punt van de sonde binnendringtSpeciale ClickLoc-connectoren met hoge temperatuur zijn ook standaard op de sonde en verlengkabel.Elke sonde en kabel zijn voorzien van connectorbeschermers en een wegwerpinstallatie-instrument voor connectorbeschermers om ervoor te zorgen dat de connectoren vrij blijven van verontreinigingDe ClickLoc-connector op de proefleiding heeft een afneembare kraag die het vergemakkelijkt om de kabel door strakke ruimtes te leiden.

De 3300 XL 25 mm sonde is verkrijgbaar in vele sondehousstijlen, waaronder 11⁄4-12 of 11⁄2-12 Engelse draden, M30x2 of M39x1.5 metrische draden of zijde- of achteruitgangssondes met een 1,06 of 1.50 in de diameter gladde proefhoes.

Datasheet Link:

Bently Nevada 330850-90-05.pdf
