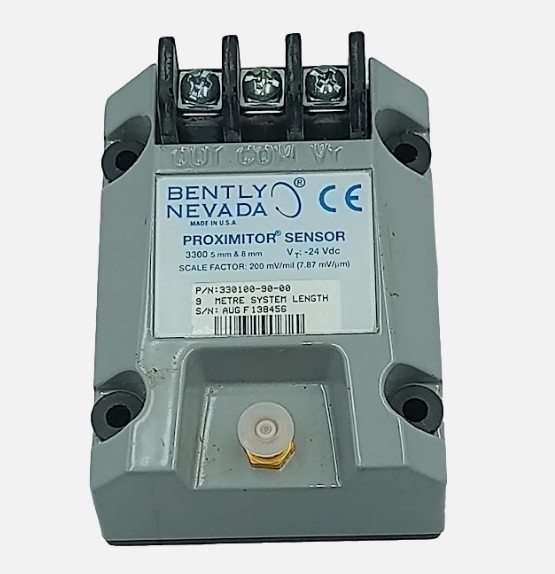

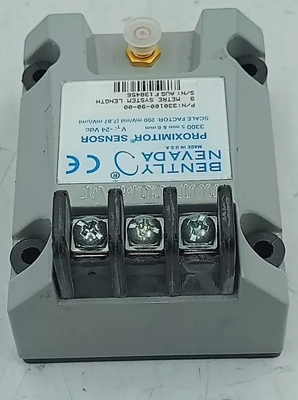

330100-90-00 BLOTENTH NEVADA 3300-serie Proximity Sensor 24VDC 8 mm

330100-90-00Bently NevadaProximiteitssensor van de serie 3300 24VDC 8 MM

Productgegevens:

Aanvullende informatie:

Beschrijving:

De 3300 XL NSv Proximitor Sensor heeft vergelijkbare functies als de 3300 XL 8 mm Proximitor Sensor.Het dunne ontwerp stelt de gebruiker in staat om het te monteren in een DIN-spoorinstallatie met een hoge dichtheid of in een meer traditionele panelmontageconfiguratie. Verbeterde RFI/EMI-immuniteit stelt de 3300 XL NSv Proximitor Sensor in staat om Europese CE-keuringen te behalen zonder speciale montageoverwegingen.Deze RFI-immuniteit voorkomt ook dat nabijgelegen hoge frequentie radiosignalen het transducer systeem nadelig beïnvloedenDe SpringLoc-terminalstrips op de Proximitor-sensor vereisen geen speciale installatietools en vergemakkelijken snellere, zeer robuuste veldbedradingsverbindingen.

De 3300 NSv-sonde is verkrijgbaar in verschillende sondekastconfiguraties, waaronder gepantserde en niet-pantserde 1/4-28, 3⁄8-24, M8X1 en M10X1 sonde-draad.De omgekeerde montage 3300 NSv sonde komt standaard met ofwel 3⁄8-24 of M10X1 dradenAlle componenten van het transducer-systeem zijn voorzien van vergulde koper-ClickLoc-connectoren.De gepatenteerde TipLoc gietmethode zorgt voor een robuuste band tussen de punt van de sonde en de sonde lichaamHet gepatenteerde CableLoc-ontwerp van Bently Nevada zorgt voor een trekkracht van 220 N (50 lb) en bevestigt de sonde kabel stevig aan het puntje van de sonde.Het wordt aanbevolen verbindingsbeschermers te gebruiken bij de verbinding van de sonde met de verlengkabel.De connectorbeschermers voorkomen dat de meeste vloeistoffen de ClickLoc-connectoren binnendringen en het elektrische signaal negatief beïnvloeden.

Het ontwerp van het 3300 XL NSv Transducer System maakt het mogelijk om zowel de 3300 RAM Transducer Systems als de 3000-serie of 7000-serie 190 Transducer System te vervangen.Upgrades van het 3300 RAM-systeem naar het 3300 XL NSv-systeem kunnen de bestaande sonde gebruikenDe verlengkabel en het monitoringssysteem met de 3300 XL NSv Proximitor Sensor moeten vervangen worden door een verlengkabel.en Proximitor Sensor met NSv-componenten.

Tenzij anders aangegeven, zijn de volgende specificaties voor een 3300 XL NSv Proximitor Sensor, verlengkabel en sonde tussen 0°C en +45°C (+32°F tot +113°F) op een maximumhoogte van 2000 m,met een vermogen van -24 Vdc, een 10 kΩ-belasting, een AISI 4140-staaldoel van Bently Nevada met een diameter van 31 mm of groter, en een sondegap van 1,0 mm (40 mils).De specificaties voor de nauwkeurigheid en de uitwisselbaarheid van het systeem zijn niet van toepassing wanneer een omvormersysteem wordt gebruikt dat is gekalibreerd op een ander doel dan een Bently Nevada AISI 4140 staaldoel..

Datasheet Link:

Bently Nevada 330100-90-00.pdf
