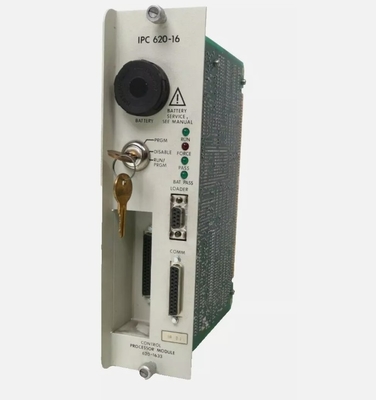

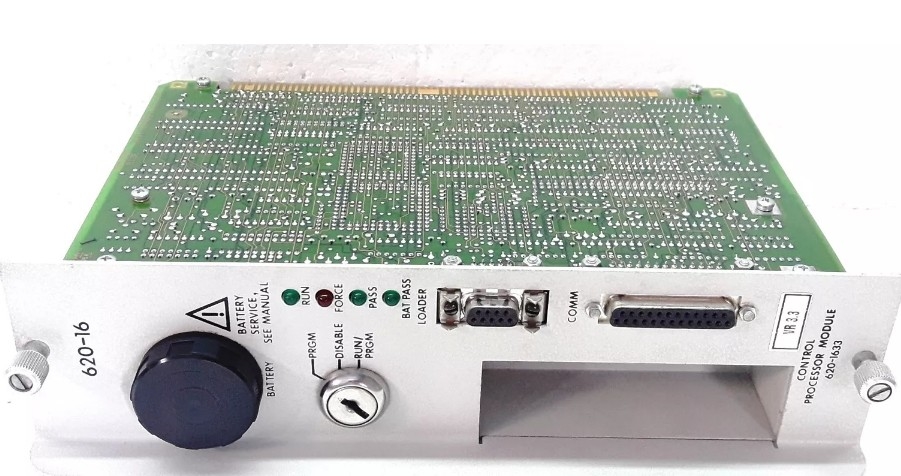

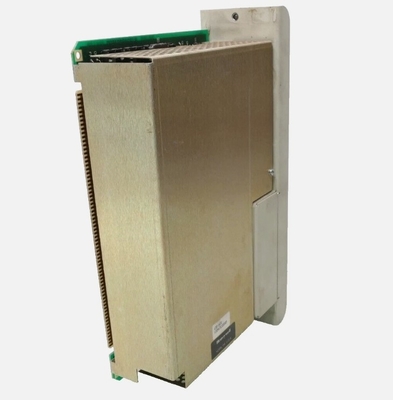

Honeywell 620-1633 Control Processor Module 620-16 PROC.8K MEM 1024 I/O

Honeywell 620-1633 Control Processor Module 620-16 PROC.8K MEM 1024 I/O

Productgegevens:

Aanvullende informatie:

Beschrijving:

De systeemstatustabel bestaat uit geheugenlocaties van 8 bits breed.Deze informatie is toegankelijk via de loader/terminal met behulp van een viercijferig decimaal adres en een PULL-instructie in het besturingsprogrammaDe instructieset van de 620-06 processor bevat de instructie PULL. Drie categorieën informatie worden opgeslagen in de systeemstatustabel:en System Identification.

Het HARDWARE STATUS-display geeft de gebruiker gegevens over de herziening van de processor en de teststatus, de scantijd van het programma, de status van de door de DIP-switch geselecteerde opties en de krachttelling.

De processor stuurt een signaal van stroomstoring naar de PIOM's in de I/0-racks wanneer de processor in de PROGRAM- of DESABLE-modus is of wanneer er een procesor-scanverlies optreedt.bij ontvangst van het signaal van stroomstoring, ofwel alle uitgangen in hun laatste toestand uitschakelen ~ OFF ofwel de uitgangen in hun laatste toestand houden (afhankelijk van de geselecteerde DIP-switchinstelling) totdat het signaal van stroomstoring is verwijderd.De processormodule vervult dezelfde functie voor processorrack I/0-modules.

Als de stroomvoorziening in het procesorrack of een I/O-rack detecteert dat de wisselstroomvoorziening minder dan 83 volt is bij 115 V wisselstroom of 166 volt bij 230 V wisselstroom gedurende meer dan 11 uur.5 millisecondenDe uitgangen in de andere racks worden geopend of bevroren, afhankelijk van de door de DIP-switches geselecteerde respons.en de processor stopt met werken. Merk op dat het niveau van stroomstoring voor 24VDC-operaton 19 volt is met een stroomstoringvertraging van 7 milliseconden.
