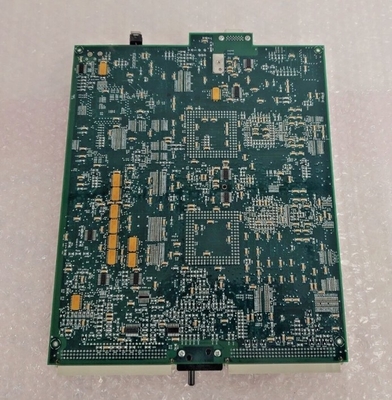

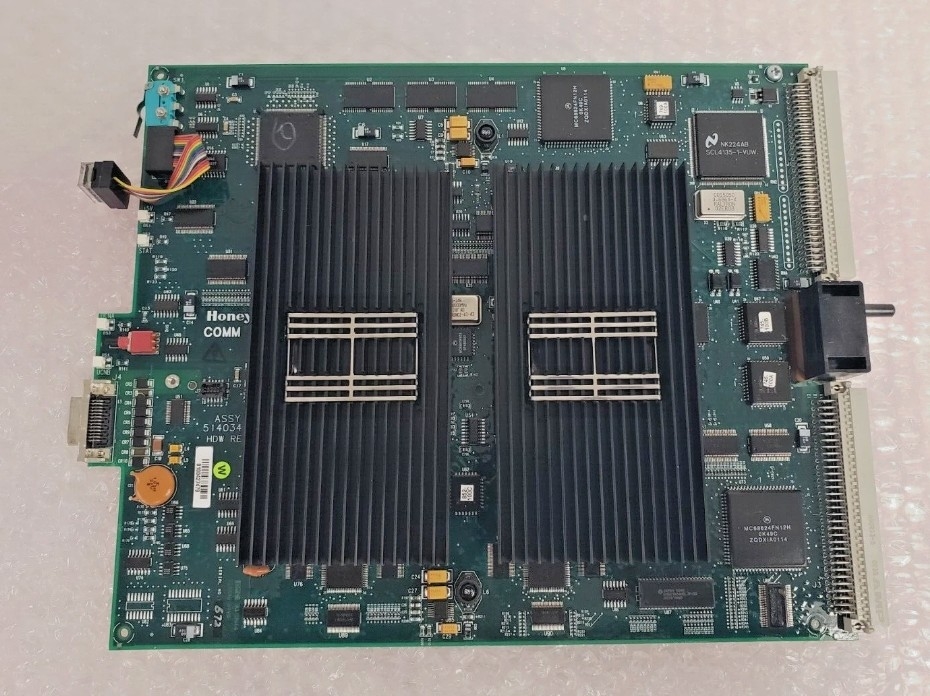

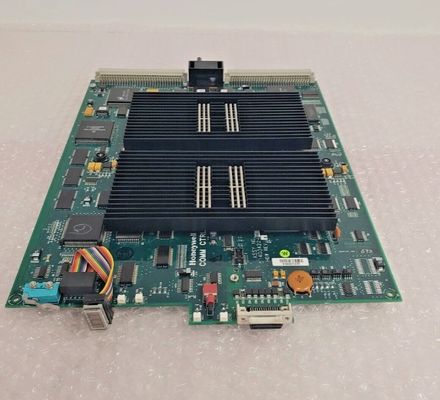

Honeywell 51403422-150 HPM communicatie- en besturingsprocessor module

Honeywell 51403422-150 HPM communicatie- en besturingsprocessor module

Productgegevens:

Aanvullende informatie:

Beschrijving:

De HPM Communication and Control Processor (51403422 - 150) is verantwoordelijk voor de netwerkcommunicatiefuncties van de HPM.Deze besturingsprocessor kan reglementaire uitvoerenHet Universal Control Network (UCN) is een snel en beveiligd procesbeheersnetwerk.Het heeft een 5-megabit/second carrier band met token bus toegangscontrole.

De HPMM-assemblages worden in de twee meest linkse plekken in het kaartbestand geplaatst.De HPM UCN Interface module is geïnstalleerd in de connector onder de High - Performance Comm / Control kaart in de eerste slotDe High-Performance I/O Link Card (51309276 - 150) bestaat uit een I/O Link-processor, SRAM voor de communicatie tussen de processor en de Communications/Control-kaart,een I/O Link driver/ontvanger interfaceDeze converter levert +5 Vdc voor zowel de HPMM-kaarten als de HPM UCN-interface-module.

Wanneer de HPMM wordt aangedreven, lichten de Power-indicator op elke HPMM-kaart en de HPM UCN Interface-module op.Deze indicator blijft branden zolang 24 Vdc van de kast Power System is beschikbaar. Na het aanzetten van de stroom wordt de statusindicator op de High-Performance Communications/Control-kaart kort opgestoken.de status indicator blijft aan, waaruit blijkt dat er geen tekortkomingen in de test zijn vastgesteld.

De indicatoren voor de in gebruik zijnde UCN-kabels zijn zichtbaar aan de voorzijde van de HPM UCN-interface module (Rx - A en Rx - B).Ze zijn ook zichtbaar onder de voorkant van de High-Performance Comm/Control-kaart (UCN A en UCN B)Deze indicatoren helpen gebruikers de status van de UCN-kabels gemakkelijk te controleren.
