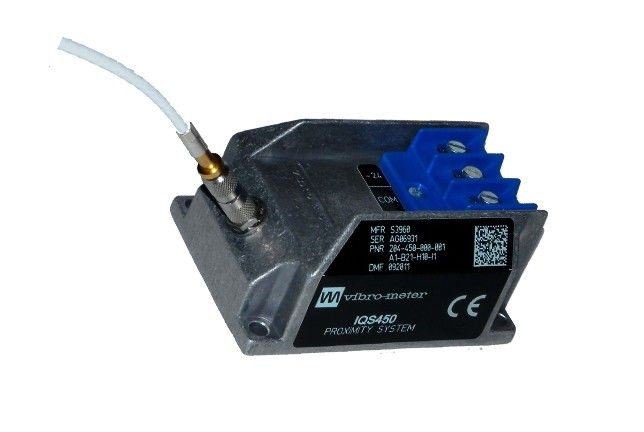

IQS450 204-450-000-002 A1-B21-H10-I0 Proximiteitsmetingssysteem

IQS450 204-450-000-002 A1-B21-H10-I0Proximiteitsmetingssysteem

Productgegevens:

Aanvullende informatie:

Beschrijving:

Het systeem is gebaseerd op een TQ401 contactloze sensor en een IQS450 signaalconditioner.Het systeem levert een spanning of stroom die evenredig is met de afstand tussen de punt van de omvormer en het doel, zoals een machineas.

De IQS450-signaalconditioner bevat een hoogfrequente modulator/demodulator die een stuursignaal aan de transducer levert.Dit genereert het noodzakelijke elektromagnetische veld gebruikt om de kloof te metenDe conditionercircuits zijn gemaakt van hoogwaardige componenten en zijn gemonteerd in een aluminium extrusie.

Algemene voorschriften voor de ingang van de transducer: Hoogfrequente voedingsbron van een IQS450-signaalconditioner

IQS450 signaalconditioner:

Spanningsuitgang, 3-draadconfiguratie:

• Spanning bij min. GAP: -1,6 V

• Spanning bij max. GAP: -17,6 V

• Dynamisch bereik: 16 V

• Uitgangsimpedantie: 500 Ω

• Kortsluitingstroom: 45 mA

Stroomuitgang, twee-draadconfiguratie:

• Stroom bij min. GAP: -15,5 mA

• Stroom op max. GAP: -20,5 mA

• Dynamisch bereik: 5 mA

Uitgangscapaciteit: 1 nF

Uitgangsinductiviteit: 100 μH
