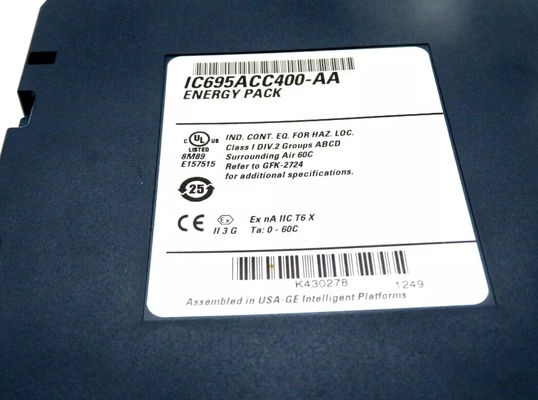

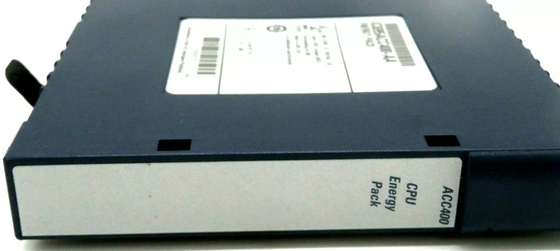

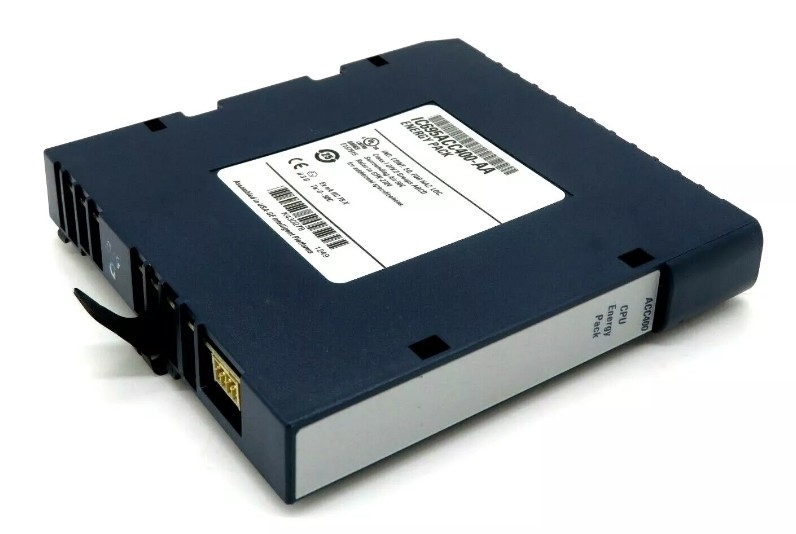

IC695ACC400 GE PACSystems RX3i Energy Pack Accessory Module

IC695ACC400GEPACSystems RX3i Energy Pack Accessory Module

Productgegevens:

Beschrijving:

De PACSystems* RX3i IC695ACC400 Energy Pack is bedoeld voor gebruik met een van de volgende RX3i CPU's: CPE302, CPE305 of CPE310.

In het geval van verlies van stroom van het systeem, behoudt het Energy Pack de stroom voldoende lang zodat de CPU de inhoud van het gebruikersgeheugen kan schrijven in niet-vluchtige opslag (flash) geheugen.

Het Energy Pack is aan de linkerkant van een RX3i-module gemonteerd en via kabel IC695CBL001 met de CPU verbonden.

Terwijl het systeem is aangesloten, de Energy Pack laadt van de RX3i 24 Vdc rail via de I695CBL001 kabel die de CPU verbindt met de Energy Pack.

Het energiepakket voldoet aan de EU-RoHS-richtlijn 2011/65/EU met gebruikmaking van de volgende in de bijlage vermelde vrijstellingen: 7 (a), 7 (c) -I en III.

Het Energy Pack wordt aan de linkerkant van een RX3i-module gemonteerd.

Het is verbonden met de CPU via kabel IC695CBL001. Merk op dat het Energy Pack zich ongeveer 13 mm (0,5") verder uitstrekt dan de linkerkant van het achtervlak.Om het energiepakket te installeren.:

1De bovenste bevestigingshaken op het frame van de energiemodule worden aangesloten, zoals aangegeven op figuur 3.

2Draai de onderkant van de energiepakket op zijn plaats, en doe de onderhaken aan.

3. Verbind de IC695CBL001-kabel van de connector aan de onderkant van het energiepakket (figuur 2) met de overeenkomstige connector aan de onderkant van de CPU.

Datasheet Link:GE IC695ACC400.pdf
