DS200KLDBG1A GE Display Keypad Electric Board Gasturbine Control System

DS200KLDBG1AGEDisplay Keypad Electric Board Gas turbine besturingssysteem

Productgegevens:

Aanvullende informatie:

Beschrijving:

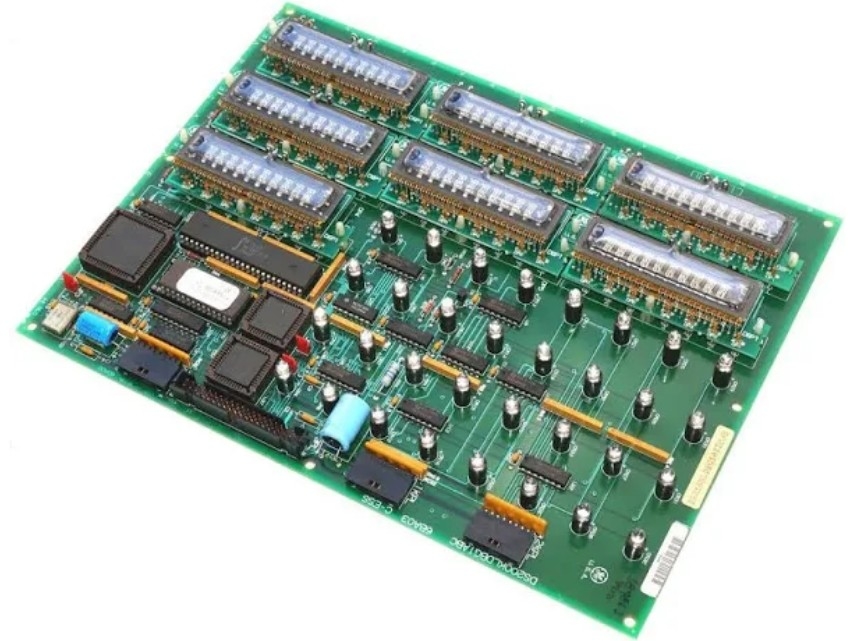

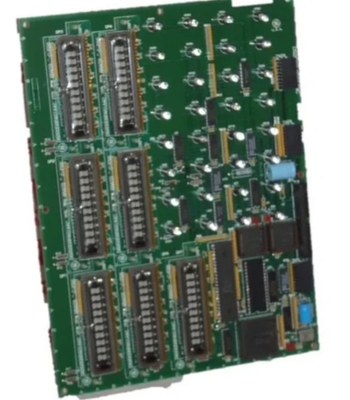

De DS200KLDBG1A wordt voornamelijk gebruikt in het subsysteem EX2000 en kan hier bij AX Control worden gekocht als een nieuw gebruikte eenheid of als een gereconformeerde gebruikte plaat.De DS200KLDBG1A fungeert als een DisplayboardDit is een rechthoekig bord met fabrieksgemaakte boorgatten in elke hoek en in het midden van elke rand.

Deze gaten maken het mogelijk om specifieke hardware zoals schroeven te monteren om het bord binnen de eenheid te monteren, of standoffs om andere componenten op het oppervlak van het bord te monteren.Het bord is gemarkeerd met verschillende codes, met het GE-logo, en met referentie-aanduidingen.

De DS200KLDBG1A heeft zeven LED-displays met zestien segmenten die digitale informatie kunnen weergeven.met het zevende scherm onder de linkerkant van de tweede rij.

Onder deze schermen heeft het bord een apart lichtgedeelte en is het afgewisseld met een reeks geïntegreerde schakelingen en weerstandsnetwerken.met de meeste geïntegreerde schakelingen in de linker onderste hoek van het bordAndere componenten zijn verticale pinkabelconnectoren, springschakelaars, weerstanden, condensatoren (zowel elektrolytisch als keramisch) en dioden.
