DS200SHVMG1A GE SCR High Voltage M-frame Interface Board Mark V serie

DS200SHVMG1AGESCR High Voltage M-frame Interface Board Mark V-serie

Beschrijving:

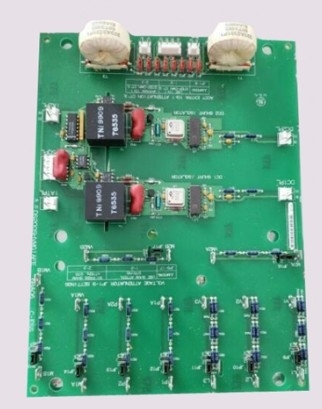

De General Electric DS200SHVMG1A is een hoogspannings M-frame interface board.deze kaart biedt een interface-medium van de M-frame-aandrijving van de SCR-brug naar de stroomvoorziening (DCFB of SDCI) en powerconnect-kaarten (PCCA).

Een aantal exciters en aandrijvingen van het merk GE kunnen dit bord in hun kast hebben geïnstalleerd, hoewel dit DS200SHVMG1A PCB specifieke toepassingen heeft in de besturings- en beheersystemen van wind, stoom,met een vermogen van niet meer dan 10 W.

De DS200SHVMG1A biedt een reeks functies voor de bestuurder.die vervolgens worden verzonden naar een DCFB- of SDC-bord of PCCA-kaart.

Met behulp van gelijkstroom positieve en negatieve zwevende shunts fungeert een VCO-circuit (spanningsgestuurd oscillator) als omrekenpunt voor de spanning. De kaart bevat ook 10:1 transformatorstroomdemping voor de wisselstroom.

De gebruiker kan de verzwakking selecteren met behulp van 17 ingebouwde configureerbare jumpers. Als het spanningsbereik van de wisselstroomlijn 240 tot 600 V is, omzeilen de verzwakkers.zij moeten worden opgenomen.

Productgegevens:

Aanvullende informatie:
