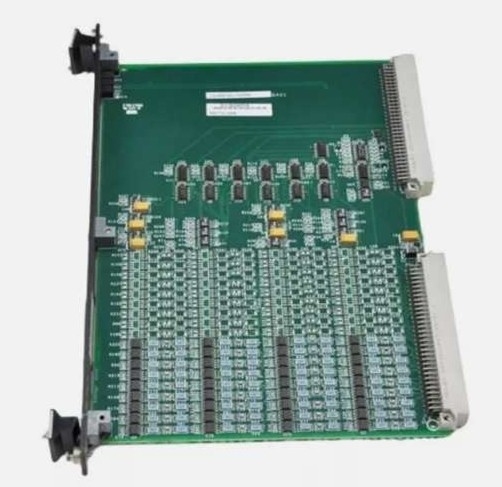

IS200ESELH2A GE General Electric Exciter Selector Board DP Communicatiebord

IS200ESELH2A GEGeneral Electric Exciter Selector Board DP Communicatiebord

Beschrijving:

De Exciter Selection Board IS200ESELH2A is een ESEL-model van groep 2 dat met drie brugchauffeurs functioneert.

Met deze IS200ESELH2A is het de tweede groep van de ESEL-boards, omdat het de tweede groep is die goed functioneert.

Wanneer het wordt gebruikt in combinatie met de EGPA-boards en indien er redundante regelaars in de stroomomzetkaste zijn, moeten twee ESEL-boards worden gebruikt.De ene wordt aangedreven door de M1 en de andere door de M2, zal de meest actieve ESEL die door controller C wordt geselecteerd, alle nodige signalen naar de aangesloten EGPA-platen sturen.

Op het bord zijn geen sprongers of testpunten.P1 en P2 verbinden zich met de VME-backplane en zijn niet gedefinieerd in dit document omdat individuele pinsignalen meestal niet worden gecontroleerd tijdens het oplossen van problemenHet volgende diagram toont de indeling van het ESEL-bord. Drie groene LED's aan de bovenkant van het voorpaneel geven de volgende statusinformatie weer:

• Er staat macht op tafel.
• Het bord is in sessie (aangeschakeld door het signaal van besturing C).
• Het bord is gating (aangedreven door gate-invoer van EMIO).

Productgegevens:

Aanvullende informatie:
