IS200VCRCH1B GE Contact Input / Relay Output Board Component Circuit Board

IS200VCRCH1B GE Contact Input/Relay Output Board Component Circuit Board

Productgegevens:

Beschrijving:

De Mark VI-turbinebesturing is ontworpen als een compleet geïntegreerd besturings-, beschermings- en bewakingssysteem voor generator- en mechanische aandrijvingstoepassingen van gas- en stoomturbines.Het is tevens een ideaal platform voor de integratie van alle power-island- en balance-of-plant (BOP) -controles.De MK Vie I/O-pakketten bevatten twee input/output-netwerkpoorten met een real-time klok en een processor voor gesynchroniseerde tijdstempeling van gebeurtenissen en een data-acquisitiebord.

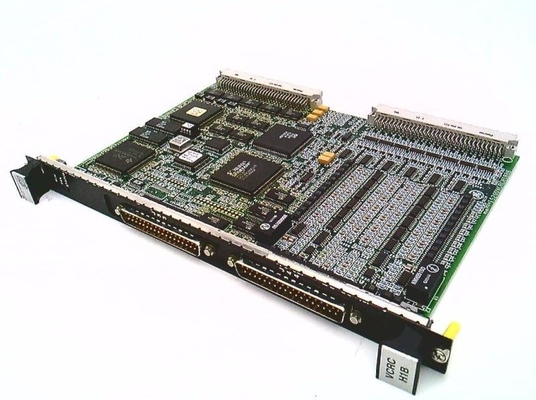

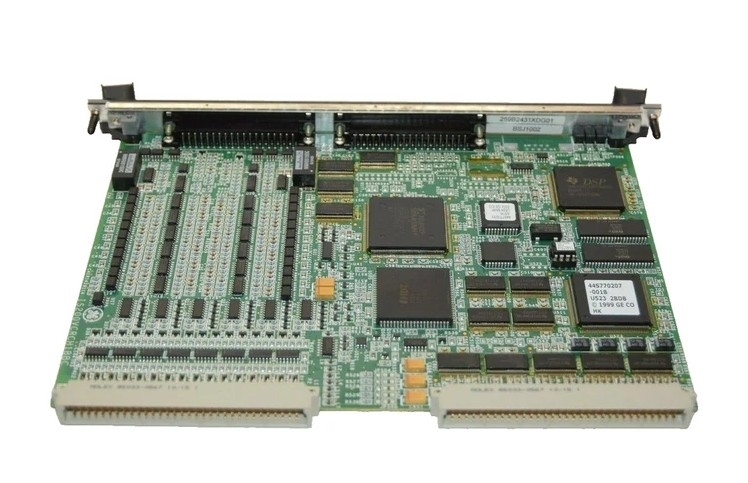

IS200VCRCH1B is een Contact Input/Relay Output Board geproduceerd door General Electric als onderdeel van de Mark VI-serie die wordt gebruikt in gasturbinesystemen.De Contact Input/Relay Output Board accepteert 48 discrete inputs en beheert 24 relais-outputs van in totaal vier terminal boards via de bijbehorende daughterboard. De dubbelbreedte VCCC-module past in het VME-I/O-rack. In dit rack zijn twee sets J3/J4-verbindingen voorzien voor bekabeling van de TBCI- en TRLY-terminalboards. In plaats van de VCCC, worden twee sets J3/J4-verbindingen aangebracht.de VCRC is een smaller board die kan worden gebruikt.

Voor de eerste 24 droge contactinvoerpunten is een contactinvoerterminalbord (TBCI) bedraad; voor de invoerpunten 25 – 48 is een tweede terminalbord nodig.Het terminalbord is verbonden met het VME-rack dat het VCCC-processorbord huisvest door kabels met gegoten stekkerVoor ingangen die cruciale veranderlijke van de turbine controleren, zijn snelle scans en opnames van 1 ms per seconde beschikbaar.Contactchatter en pulsbreedten tot 6 ms worden gerapporteerd door de sequence of events (SOE) recorder., samen met alle contactopeningen en -sluitingen met een tijdsresolutie van 1 ms.

Het IS200VCRCH1BBB-bord is zeer betrouwbaar en dus minder gevoelig voor beschadiging.Dus we raden aan om de kaarten te bewaren in statisch gevoelige opslagdozen onder aanbevolen omstandighedenDe IS200VCRCH1B is een GE Mark VI board component.De MKVI maakt deel uit van de Speedtronic-familie van gas- en stoomturbinesystemen die zijn ontwikkeld en verbeterd door General Electric sinds de release van de Mark I in de jaren 1960.. The MKVI is the fifth management system in the Speedtronic line and features triple redundant controls on all protection parameters and critical controls as well as advanced control mechanisms for the protection and monitoring of the turbine system.

Het IS200VCRCH1B functioneert als een Discrete Input/Output board. Dit is een single-slot board dat dezelfde functionaliteit heeft als een VCCC board, maar geen daughterboard bevat,neemt dus minder ruimte in beslag. Aangezien de relais-uitgangen voor dit bord echter de J3/J4-poorten op het VME-rack gebruiken, moeten kabels op het voorpaneel worden geplaatst.De GE IS200 is een familie van printplaten (PCB's) die worden gebruikt in GE Mark VI turbinesysteem. The General Electric Mark VI IS200VCRCH1BBB module is a separate input/output terminal processor board designed and manufactured specifically for placement in the original Mark VI series turbine control system.
