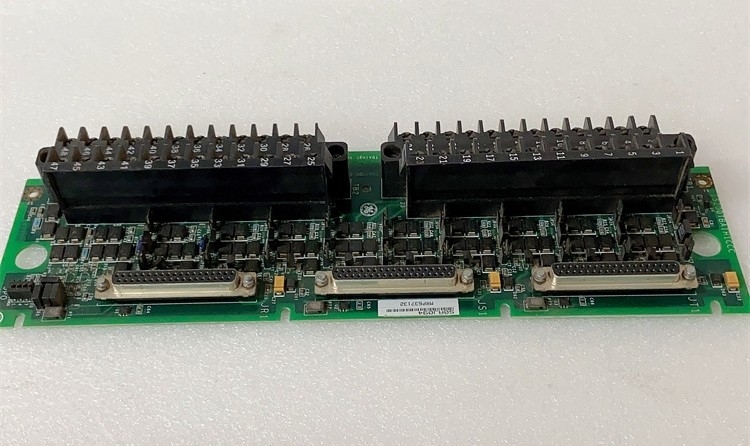

IS200TBAIH1C GE Analoge ingangsterminalkaart Mark VI-bruginterfacekaart

IS200TBAIH1C GE Analog Input Terminal Board Mark VI Bridge Interface Board

Productgegevens:

Beschrijving:

IS200TBAIH1C is een Analog Input Terminal Board geproduceerd en ontworpen door General Electric als onderdeel van de Mark VI-serie die wordt gebruikt in gasturbinesystemen.Twee uitgangen en 10 analoge ingangen worden ondersteund door de Analog Input terminal boardTwee-draad, drie-draad, vier-draad of externe zenders kunnen allemaal worden aangesloten op een van de tien analoge ingangen.Voor de analoge uitgangen kan een stroom van 0-20 mA of 0-200 mA worden geconfigureerd.Overspanningen en hoogfrequente geluiden worden beschermd door geluidsonderdrukkingscircuits in de ingangen en uitgangen.

Voor de aansluiting op de I/O-processors is de TBAI voorzien van drie DC-37-pin-connectoren.Zowel directe verbindingen met de elektronica als kabelverbindingen zijn mogelijk. Aan de drie connectoren voor de R-, S- en T-besturing in TMR-toepassingen worden de invoersignalen naar buiten geventileerd.de totale stroom van de drie aangesloten uitgangsdrivers wordt gecombineerd om TMR-uitgangen uit te voeren;Vervolgens wordt het totale stroomsignaal door de TBAI aan de elektronica gegeven, zodat deze het signaal kan regelen tot het gespecificeerde instellingspunt.

• Een twee-draad zender met een analoge ingang
• drie-draad zender met analoge invoer
• Een vierdraad zender met een analoge input
• Een zender met een analoge ingang en externe stroom
• Analooginvoer, gelijkstroom van 5 en 10 volt
• 0-20 mA analoge uitgang
• 0-200 mA analoge uitgang

De IS200TBAIH1C is een apparaat dat bekend staat als een analoge terminal board.De Mark VI en de andere Mark-reeksen van General Electric werden gemaakt om de processen van gas- en stoomturbines te controleren en te automatiseren.De IS200TBAIH1C printplaat is een zeer lang en dun apparaat.Elk terminalblok kan maximaal vierentwintig terminals bevatten, die in kubusvorm zijn en van zilveren metaal zijn vervaardigd..
