IS200RCSAG1A GE Frame RC-snubberbord Mark VI-besturingskaart-aansluitbord

IS200RCSAG1A GE Frame RC Snubber Board Mark VI Control Card Terminal Board

Productgegevens:

Aanvullende informatie:

Beschrijving:

De IS200RCSAG1A is een onderdeel van het Mark VI-systeem.toezichtDeze besturingsmodule maakt verbinding met een niet-essentiële HMI (human machine interface) waarmee gebruikers vervolgens vanaf één locatie toegang hebben tot systeemgegevens.

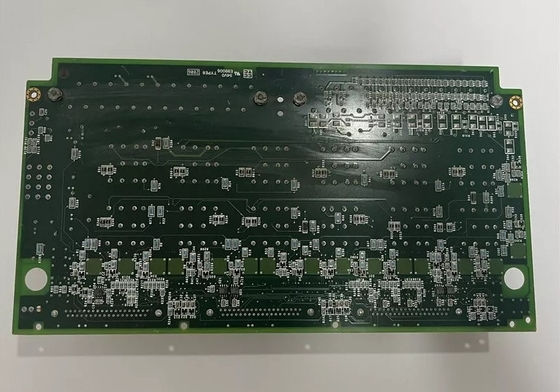

De IS200RCSAG1A is een 1800/1000 Frame RC Snubber Board.Deze boards hebben geen zekers.Het bord is ontworpen om voor elke fase rechtstreeks op de diodemodule/SCR te worden gemonteerd.

IS200RCSAG1A is een Frame RC Snubber Board geproduceerd en ontworpen door General Electric als onderdeel van de EX2100-serie die wordt gebruikt in het GE Excitation Control System.Voor SCR/diodemodules in niet-regeneratieve bronnen van de Innovation SeriesTM 1800 of 1000, de IS200RCSA Frame RC Snubber Board (RCSA) levert de snubber circuits. In elke niet-regeneratieve bron zijn er drie RCSA boards, één voor elke fase,en ze zijn recht op de energie-apparaten geïnstalleerdBuiten de brugkast is een ander AC-lijnfilter geplaatst. Het RCSA-bord beschermt tegen spanningsoverschotten van het ene apparaat naar het andere tijdens de commutatie, waardoor de SCR/diodemodules worden afgeschermd.BovendienHet bord isoleert storend geluid van het poortdrijfcircuit.

De IS200RCSBG1BAA is een 620 Frame RC Snubber Card. Het beschermt diodes en SCR's tegen overspanningsproblemen door condensatoren te leveren voor snubber circuitry.Gedetailleerde informatie over de functie van het bestuur, componenten, vereisten en toepassingsgegevens, evenals voorzorgsmaatregelen en vervangingsprocedures, zijn te vinden in publicaties van General Electric zoals gebruikershandleidingen en handleidingen.We raden u aan deze grondig te bekijken voordat u met onderhoudswerkzaamheden begint..

De IS200RAPAG1B is een PCB-platenassemblage die is ontworpen als onderdeel van het Mark VI-systeem.Dit systeem is een van de verschillende systemen in de Speedtronic-serie van stoom- / gasturbine management-familie ontwikkeld en uitgebracht door General Electric van de late jaren 1960 tot de jaren 2000.De Mark VI bevat een bedieningsinterface die is ontworpen met behulp van een pc met een Microsoft Windows-besturingssysteem dat GE CIMPLICITY-graphics en de GE Control Systems Toolbox ondersteunt.
