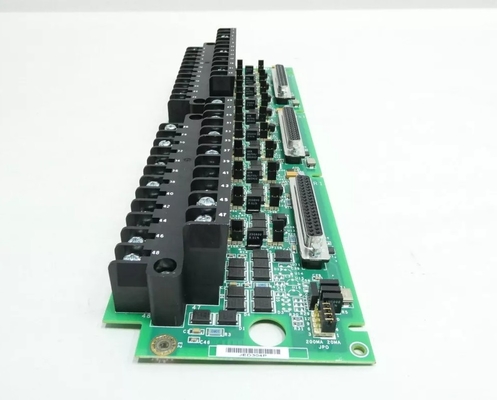

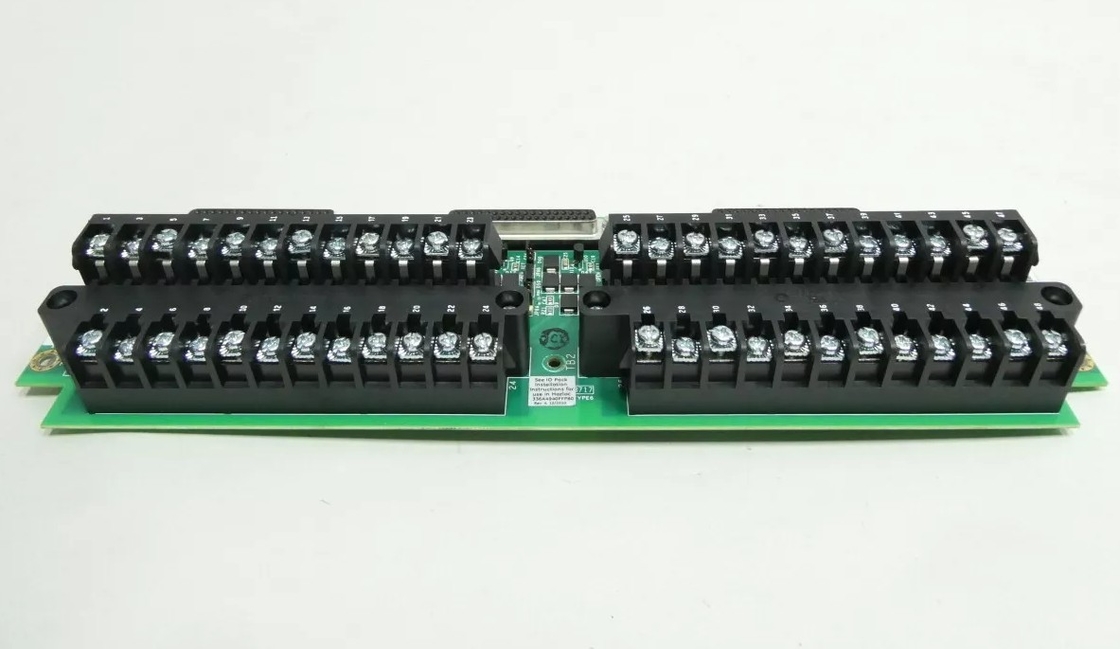

IS200DSPXH1B GE digitale signaalprocessorbesturingskaart Speedtronic

IS200DSPXH1B GE Digital Signal Processor Control Board Speedtronic

Productgegevens:

Beschrijving:

IS200DSPXH1B functioneert als DSP (Digital Signal Processor) Control Board ontwikkeld door GE. Het is de primaire controller voor de Innovation Series drives bridge, motor regulator en gating functies.Het controleert ook de EX2100 Excitation Control's generator veld controle functiesHet bord bestaat uit een hoogwaardige digitale signaalprocessor (DSP), standaardgeheugencomponenten,en een applicatiespecifiek geïntegreerd schakel (ASIC) dat aangepaste logische functies uitvoert. De twee LED's op dit bord tonen Fout- en Statusinformatie.De groene DS2 LED knippert wanneer het bord normaal werkt, zal stevig zijn wanneer de DSP is gestopt, en zal uit zijn wanneer er een storing optreedt tijdens de reset.

Op assemblageniveau is de functionele herziening B met ISBus Revision One, met groepsvariatie H en conform coating.Gemaakt door GE Motors and Industrial Systems, het bord bevat verschillende geheugensoorten, waaronder Flash, NVRAM, RAM en Add-Only, samen met standaard hardwarecomponenten zoals Stack Overflow (INT0), Inner Loop Load Pulse (INT1),en twee configureerbare ingangen (INT2 en INT3) op basisniveau.

De DSP werkt met een snelheid van 60 MHz en geeft de frequentie aan waarop de DSP berekeningen uitvoert en instructies uitvoert.De hoge kloksnelheid stelt de DSP in staat om complexe wiskundige bewerkingen en real-time signaalverwerkingstaken efficiënt te verwerkenDeze verwerkingssnelheid is van cruciaal belang voor toepassingen die snelle en nauwkeurige gegevensverwerking vereisen, zoals audio- en videoprocessing, communicatiesystemen, besturingssystemen,en digitale signaalanalyseDeze onderbreking, getiteld INT1, wordt geactiveerd door een belastingpuls die wordt gegenereerd in de interne lus van het systeem.

De bootloader is een fundamenteel onderdeel van de firmware die de aanstallingssequentie van het apparaat beheert.Het is verantwoordelijk voor het initialiseren van essentiële systeemcomponenten en het opzetten van de nodige omgeving voor het apparaat om correct te startenHet is belangrijk op te merken dat de bootloader niet opnieuw moet worden geladen of aangepast in het veld, omdat eventuele wijzigingen in dit kritieke onderdeel de goede werking van het apparaat kunnen verstoren.Digital Signal Controller Board model IS200DSPXH1B is een van de DSPX-modellen die in combinatie met de EX2100 Excitation Controller serie kunnen worden gebruiktHet DSPX-model is niet uitgerust met zekeringen, heeft geen instelbare hardware en bevat geen gebruikerstestpunten.Als uw IS200DSPXH1B model wordt gebruikt in combinatie met de EX2100 serie de DSPX bord zal worden bevestigd aan een ander bord dat bekend staat als EISBIndien nodig kunnen deze twee planken worden losgemaakt.
