GE DS200DTBBG1A MarkV-klemmenbord Digitale I/O-module Klemmenbord Connectorkaart

GE DS200DTBBG1A MarkV Terminal Board Digital I/O Module Terminal Board Connector Card

Productgegevens:

Aanvullende informatie:

Beschrijving:

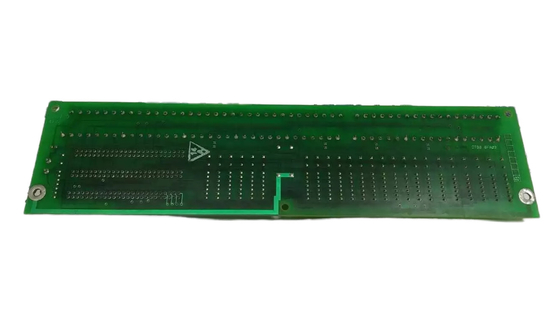

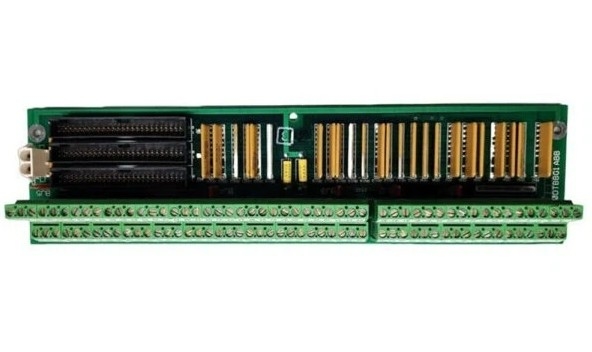

De DS200DTBBG1A is een terminal board digitale connector kaart onder Mark V serie GE. De GE DS200DTBBG1A terminal digital connector board heeft twee terminal blokken,met een diameter van niet meer dan 50 mm,Er zijn ook drie 50-pin verbindingen. JFF, JFG en JFH zijn de ID's voor de 40-pin connectoren. Er zijn ook vijf jumpers en bajonettenconnectoren.Omdat er drie 40-pins connectoren op het bordHet is cruciaal om de schijf weer in gebruik te krijgen na het vervangen van het bord als je de productiviteit wilt herwinnen.

De DS200DTBBG1A is ontworpen om een hoogwaardige, gemakkelijk te onderhouden I/O-interface te bieden voor turbinesturingsystemen.voor in totaal 190 terminalsHet bord bevat ook drie 50-pin connectoren met bajonet-achtige connectoren, waardoor het gemakkelijk is om lintkabels aan te sluiten en los te koppelen.De DS200DTBBG1A fungeert als een Contact Input Expansion Termination Module in de Mark V Turbine Control System SeriesDe DS200DTBBG1A is meestal gelegen in de QD- of C-kernen van het Mark V-systeem.

Er bestaat de mogelijkheid om maximaal 110 signaaldraden aan de eindblokken van de DS200DTBBGIA Contact Input Expansion Termination Module te bevestigen.Dit zal moeilijk te beheren zijn zonder een methode om te documenteren waar de afzonderlijke signaal draden zijn aangeslotenEen terminalblok krijgt TB1 als ID en het andere terminalblok krijgt TB2 als ID. De afzonderlijke terminals worden in volgorde genummerd op elk terminalblok.om een specifieke terminal te identificeren gebruik je de terminal blok ID en het nummer toewijzen aan de terminalSommige voorbeelden zijn TB1 90 en TB2 48. TB1 90 is terminal 90 op terminal blok 1, terwijl TB2 48 is terminal 48 op terminal blok 2.

Nu dat sommige van de verschillende hardware elementen die de assemblage van deze DS200DTBBGIA Conact Input Expansion Termination Module hebben gegeven zijn onthuld,het is mogelijk om de typen aansluitingen te verklaren die compatibel zijn met dit product van de Mark V-serieSommige van de connectortypen die in combinatie met deze DS200DTBBGIA Contact Input Expansion Termination Module worden gebruikt, omvatten de JRR TCDA contactinvoerconnector,de JY 125 V dc DTBA-stroomconnector, en de JRS/T-aansluiting, die gewoonlijk niet wordt gebruikt.
