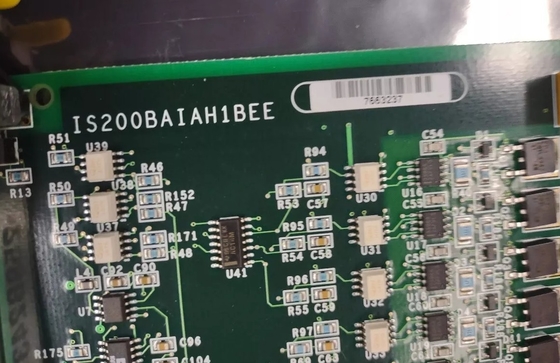

GE IS200BAIAH1BEE Mark VI Bridge Application Interface Card In voorraad

GE IS200BAIAH1BEE Mark VI brugtoepassingsinterface kaartIn voorraad

Productgegevens:

Beschrijving:

De IS200BAIAH1BEE of BAIA is bedoeld als een vervangende PCB. Het heeft een EEPROM die wordt geleverd met fabrieksvoorgevoerde firmware. Dit geheugencircuit moet nooit worden hergeprogrammeerd of verwijderd.Als het stopt met werken of beschadigd raaktDe BAIA maakt ook gebruik van een RS-232C I/O-interface, die via een DSPX-bord naar het stuursysteemtoetsenbord of de pc gaat.De IS200BAIAH1BEE moet verticaal in de besturingskaartrek worden geplaatst waaraan deze is toegewezen.Op de voorzijde van de BAIA is een waarschuwingsetiket dat de gebruiker waarschuwt om deze kaart alleen in slot 1 op het rek te monteren.Installatie van dit bord in een andere slot dan de eerste zal leiden tot schade aan het bordEr is een LED-indicator op het gezicht dat IMOK is gemarkeerd.

GE IS200BAIAH1B en IS200BAIAH1BEE zijn brugtoepassingsinterfacekaarten die zijn ontworpen voor GE Mark VI besturingssystemen.Deze modules worden hoofdzakelijk gebruikt voor het verbinden en beheren van communicatie en signaaloverdracht tussen generatoren en excitatiesystemen om een efficiënte coördinatie en besturing tussen apparaten te garanderenDeze interfacekaart heeft meerdere in- en uitgangskanalen, kan digitale signalen van generatoren en excitatiesystemen verwerken en de status van de apparatuur in realtime controleren.Door efficiënte gegevensuitwisseling, IS200BAIAH1B en IS200BAIAH1BEE kunnen de strategieën voor excitatiebeheersing optimaliseren en de generatorprestaties en reactiesnelheid verbeteren.Deze flexibele interface maakt het mogelijk om zich aan te passen aan verschillende toepassingsvereisten en naadloos te integreren met andere besturingsmodules.

De IS200BAIAH1B is ontworpen om te functioneren als een brugtoepassingsinterface in Innovation Series Drive Systems.Dit bord biedt aard-grond referentie en isolatie voor signaalinvoer van terminal boardsElk bord is ontworpen met een ingebouwde EEPROM die firmware bevat die niet bestemd is voor verwijdering of veldprogrammering. The Innovation Series that this particular IS200BAIAH1B Bridge Application Interface Board printed circuit board product offering belongs to has to be considered a child product series of the greater Mark VI Turbine Control System Series that this IS200BAIAH1B PCB was originally devised for.

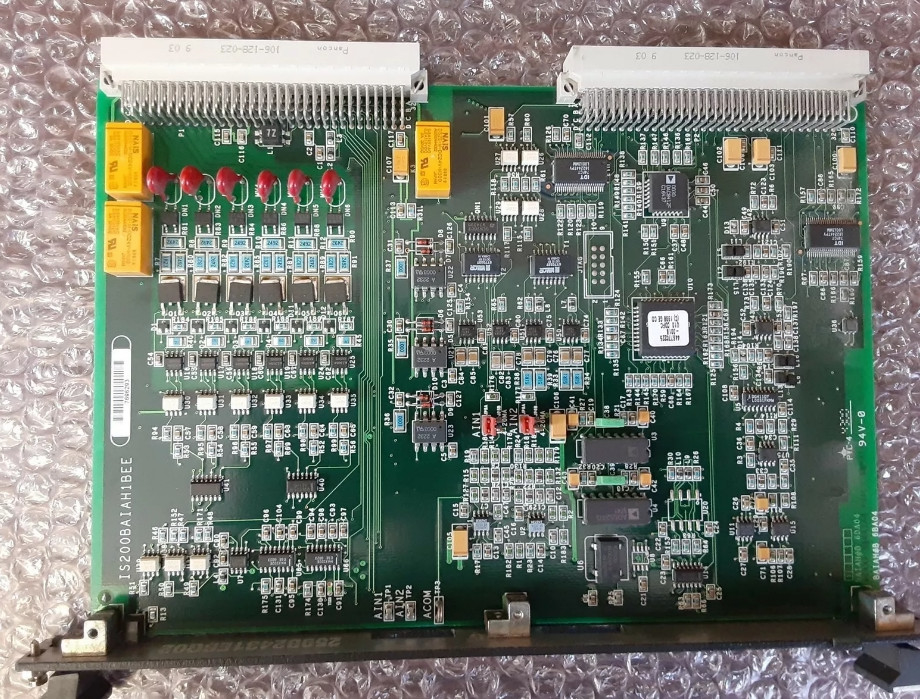

De IS200BAIAH1B is een Innovation-serie board, die is ontworpen om in een specifieke rack slot te worden geplaatst.Vanwege dit risico op schade, is het ook belangrijk om de afmetingen van PCB's te overwegen alvorens een aankoopbeslissing te nemen.Deze speciale printplaat komt herzien met ruw gemeten afmetingen van 12 inch in de lengte door 9 inch breedDe IS200BAIAH1B heeft drie relais, zes varistors, vier springschakelaars, drie testpunten en verschillende geïntegreerde circuits.Het bord heeft twee backplane connectoren gelegen aan één randDeze backplane connectoren worden aangeduid als Pancon 106-128-023 connectoren, die over het algemeen een lage marktbeschikbaarheid hebben.
