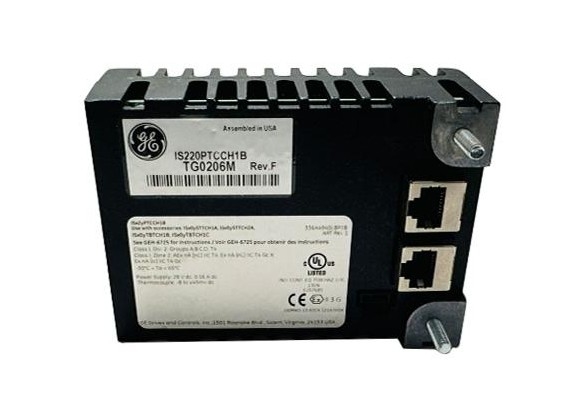

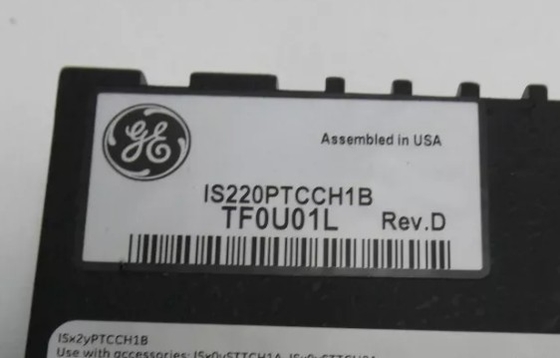

GE IS220PTCCH1B Mark VIe Speedtronic High Performance Thermocouple Input Pack

GE IS220PTCCH1B Mark VIe Speedtronic High Performance Thermocouple Input Pack

Productgegevens:

Beschrijving:

GE Speedtronic Mark VIe IS220PTCCH1B is een thermocouple-invoermodule bestaande uit 12 verbrandingsgeoptimaliseerde ingangen en 1 koude verbinding.met de IS220PTCCH1B alle toepassingen voor duplex- en drievoudige modulaire redundantie mogelijkDeze plaat kan conventionele thermocouples zoals E, J, K, S en T, evenals mV-invoeringen van -8 tot 45 mV bevatten.en T kunnen worden geaard of niet-aard en kunnen worden geplaatst tot 984 voet van het turbine I/O-paneelDe kabelweerstand mag niet hoger zijn dan 450 ohm. De IS220PTCCH1B kan een verscheidenheid aan zelfdiagnoses uitvoeren, waaronder flashgeheugen, RAM, processor board hardware en Ethernet-port zelftests.Het zorgt ook voor een continue controle van de interne stroomvoorziening om ervoor te zorgen dat deze goed functioneert..

De IS220PTCCH1B kan een verscheidenheid aan zelfdiagnoses uitvoeren, waaronder flashgeheugen, RAM, processor board hardware en Ethernet-poort zelftests.Het zorgt ook voor een continue controle van de interne stroomvoorziening om ervoor te zorgen dat deze goed functioneert.Visuele diagnoses worden aangeboden via indicator-LED's en lokale diagnostische seriële communicatie is mogelijk via een infraroodpoort.Invoer naar het pakket is via dubbele RJ45 Ethernet-connectoren en een drie-pin stroominvoerDe uitgang vindt plaats via een DC-37 pin connector die direct aansluit op de bijbehorende terminal board connector.

De IS220PTCCH1B REV F is een thermocouple-invoermodule vervaardigd en ontworpen door General Electric als onderdeel van de Mark VIe-serie die wordt gebruikt in GE Distributed Control Systems.De PTCC biedt de elektrische interface tussen één of twee Ethernet-I/O-netwerken en een termokoppel-invoerterminalbordHet pakket bevat een processorbord dat gemeenschappelijk is voor alle gedistribueerde I/O-pakketten van de Mark VIe en een acquisitiebord dat specifiek is voor de thermocouple-invoerfunctie.Het pakket is in staat tot 12 thermocouple-invoeringen te verwerkenIn de TMR-configuratie met het TBTCH1B-terminalbord worden drie pakketten met drie koude verbindingen gebruikt, maar er zijn slechts 12 thermoparen beschikbaar.

De IS220PTCCH1B is een Mark VIe I/O-pack. Een of meer I/O-pack-modules digitaliseren het sensorsignaal en voeden het naar de controller.Dit wordt meestal gebruikt met de GE Speedtronic Mark VIe serieDaarnaast is de Mark VIe een flexibel platform voor meerdere toepassingen. Het biedt ook high-speed netwerk I/O voor simplex, dual en triple-redundant systemen.IS220PTCCH1B is een meerdere PCB-module met meerlagig PCB gevuld met SMD-componentenEr zijn ook talrijke versies van dit I/O-pakket beschikbaar.
