GE IS200TRPGH1B Algemeen elektrisch turbine-primair uitschakelterminalbord

GE IS200TRPGH1B General Electric Turbine Primary Trip Terminal Board

Productgegevens:

Aanvullende informatie:

Beschrijving:

De IS200TRPGH1B is een Primary Trip Terminal Board vervaardigd en ontworpen door General Electric als onderdeel van de Mark VI-serie die wordt gebruikt in besturingssystemen voor gasturbines.De I/O-controller regelt het TRPG-terminalbordDrie stemcircuits in TRPG zijn voorzien van negen magnetische relais die aansluiten op drie trip solenoids, of Electrical Trip Devices (ETD).De primaire en noodzijde van de interface met de ETD's worden gevormd door de TRPG en de TREG die samenwerkenVoor gasturbinetoepassingen accepteert TRPG ook input van acht Geiger-Mueller-vlammelders.

De TRPG-diagnostiek wordt uitgevoerd door het I/O-bord. Deze omvatten feedback van de trip solenoïde relais driver en contact, de solenoïde power bus,en de opwekkingsspanning voor de vlammelder te laag of te hoog is. Als een van de signalen abnormaal wordt, wordt een diagnostische waarschuwing gegenereerd (buiten de limieten). De connectoren van het terminalbord JR1, JS1 en JT1 hebben elk hun eigen ID-apparaat dat het I/O-bord vraagt.Als er een discrepantie wordt gevonden, wordt een hardware-incompatibiliteitsfout gegenereerd.en plug locatie zijn allemaal gecodeerd op de lees-alleen ID-apparaat chip.

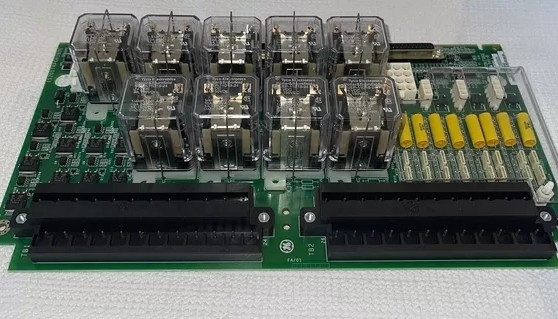

De IS200TRPGH1B-module fungeert als de primaire trip termination board binnen het GE Mark VI Speedtronic-gasturbinebesturingssysteem.De belangrijkste functie is het interface maken met de primaire turbinebeschermingscontroller en de Emergency Trip Devices (ETD's).De belangrijkste kenmerken van de IS200TRPGH1B omvatten twee grote zwarte eindblokken aan de linkerkant,elk uitgerust met 24 zilveren metaal terminals, opeenvolgend genummerd van 1 tot en met 48In de onderste helft van het bord bevinden zich een verscheidenheid aan condensatoren: een verticale lijn van 8 vaste gele condensatoren in het midden van de bodem,met twee parallelle rijen kleine witte condensatoren met in totaal 16 eenheden aan de linkerkant.

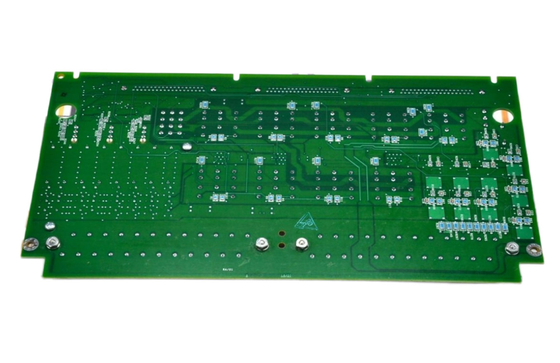

De IS200TRPGH1B is een PCB of printplaat met een verscheidenheid aan verschillende componenten.Beide terminalblokken bevatten 24 zilveren metalen terminals, genummerd van 1 tot 24 en 25 tot 48.Een verticale lijn van acht vaste gele condensatoren is aangebracht aan de onderkant van de IS200TRPGH1B in het midden van het bord..Links van deze gele condensatoren zijn twee verticale rijen kleine witte condensatoren.
